Présentation

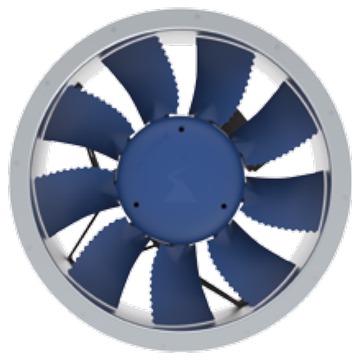

• Le ventilateur Ziehl-Abegg MAXventowlet DN63 DN71 est conçu pour le refroidissement d'huile et d'air sur transformateurs de puissance
• Il est équipé d'une technologie de moteur asynchrone pour courant triphasé à 4 pôles, adaptée aux réseaux industriels
• Ce modèle fonctionne en 50 Hz avec une tension nominale de 3x400 V ou en 60 Hz avec une tension nominale de 3x460 V
• Sa conception robuste avec un degré de protection IP55 permet une utilisation fiable dans des environnements extérieurs exigeants
• Le système MAXventowlet DN63 DN71 offre différents angles de pales et tailles de moteur pour optimiser le débit d'air et le rendement énergétique
Applications
• Refroidissement de transformateurs immergés dans l'huile sur postes de transformation haute tension
• Ventilation forcée de transformateurs secs dans les installations industrielles
• Refroidissement d'équipements électriques de puissance en environnements intérieurs ou extérieurs
Avantages
• Adaptation possible à différentes configurations de transformateurs grâce au choix d'angles de pales multiples
• Haute fiabilité de fonctionnement avec un degré de protection IP55 contre la poussière et les projections d'eau
• Plage de température ambiante étendue permettant un service de -20 °C à 50 °C
• Compatibilité avec les réseaux électriques internationaux en 50 Hz et en 60 Hz
Conception
• Moteur asynchrone triphasé à 4 pôles pour fonctionnement continu sur réseau industriel
• Rotor à pales réglables avec différents angles d'orientation pour ajuster le débit d'air
• Construction circulaire avec brides de fixation percées pour montage direct sur cuve ou châssis de transformateur
• Garnitures d'étanchéité et boîtier moteur dimensionnés pour atteindre le degré de protection IP55
Caractéristiques techniques
• Technologie moteur : courant alternatif triphasé 4 pôles
• Tension nominale 50 Hz : 3x400 V
• Fréquence nominale 50 Hz : 50 Hz
• Tension nominale 60 Hz : 3x460 V
• Fréquence nominale 60 Hz : 60 Hz
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Degré de protection : IP55
• Angle de réglage des pales DN71_4_S : 11 à 34 degrés
• Taille moteur DN71_4_S : 90 à 160
• Nombre de pales DN71_4_S : 3 ou 6 ou 9
• Angle de réglage des pales DN63_4_S : 14 à 34 degrés
• Taille moteur DN63_4_S : 80 à 112
• Nombre de pales DN63_4_S : 3 ou 6 ou 9
• Diamètre extérieur DN71_4_S : 710 mm
• Longueur totale DN71_4_S : 733 mm
• Diamètre extérieur DN63_4_S : 630 mm
• Longueur totale DN63_4_S : 537 mm
