Présentation

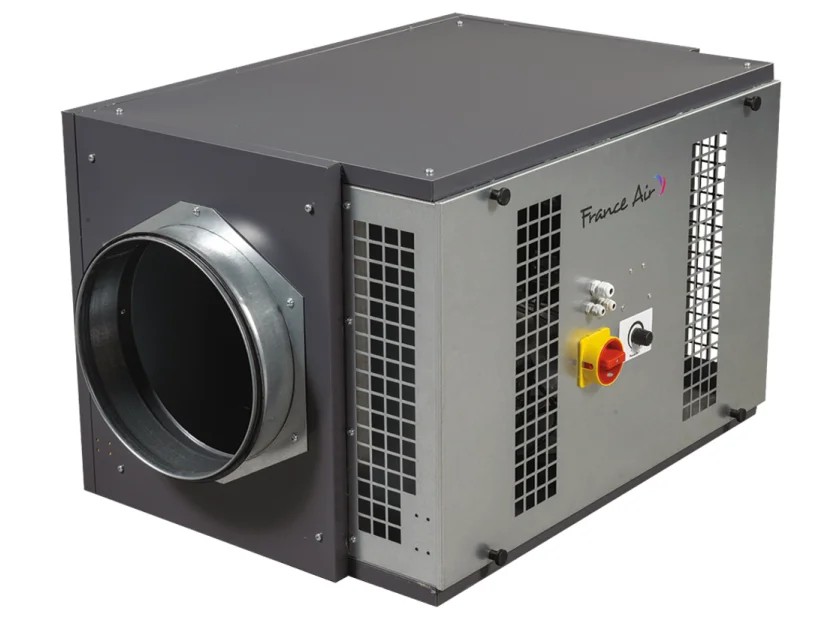

• Le caisson de ventilation France Air SIRIUS FLAT ECM est conçu pour l'extraction d'air en habitat collectif et cuisines de 5ème catégorie
• Il est équipé d'un moteur à commutation électronique basse consommation avec contrôleur intégré
• Ce modèle extra plat est disponible en version horizontale en ligne ou verticale pour s'adapter aux contraintes d'installation
• Sa conception permet un fonctionnement en pression constante, pression optimisée ou pilotage par potentiomètre 0 à 10 V
• Le système est agréé 400 °C 0,5 h pour l'extraction d'air permanent en cas d'incendie
Applications
• Ventilation mécanique contrôlée en habitat collectif avec extraction d'air permanente
• Extraction d'air dans les cuisines de 5ème catégorie soumises à un classement au feu C4
• Installations de ventilation intérieure avec montage horizontal ou vertical
• Systèmes de ventilation avec régulation en débit constant ou pression constante
• Installations nécessitant une communication Modbus ou Bluetooth pour la supervision
Avantages
• Moteur à commutation électronique basse consommation réduisant significativement la consommation électrique
• Régulation avancée avec modes pression constante, pression constante light et pression optimisée POP
• Connexion et paramétrage possibles via application Bluetooth Oxéo Connect sur les versions compatibles
• Version isolée 25 mm permettant une réduction sensible du niveau sonore du caisson
• Caisson extra plat facilitant l'intégration en rénovation et en locaux techniques exigus
Conception
• Enveloppe en acier galvanisé avec piquages circulaires à joint démontable à l'aspiration et au refoulement
• Turbine à réaction en transmission directe constituant un ensemble moto-ventilateur facilement démontable
• Alimentation monophasée 230 V 50 à 60 Hz avec moteur de classe thermique F et indice de protection IP54
• Interrupteur de proximité cadenassable monté de série et pressostat taré en usine sur la version potentiomètre
• Clavier de régulation IP54 intégré sur le caisson avec renvoi d'alarme par câblage sur la carte électronique
Caractéristiques techniques
• Nombre de tailles disponibles : 4 unités
• Plage de débits : jusqu'à 4000 m3/h
• Diamètre des raccordements : de 315 à 500 mm
• Intensité max taille 1500 : 3,2 A
• Puissance max absorbée taille 1500 : 450 W
• Intensité max taille 2000 : 3,2 A
• Puissance max absorbée taille 2000 : 450 W
• Intensité max taille 3000 : 5 A
• Puissance max absorbée taille 3000 : 750 W
• Intensité max taille 4000 : 7,2 A
• Puissance max absorbée taille 4000 : 1000 W
• Température du fluide : de -20 °C à +40 °C
• Epaisseur d'isolation acoustique optionnelle : 25 mm
• Classement au feu : 400 °C pendant 0,5 h
• Indice de protection du moteur : IP54
