Présentation

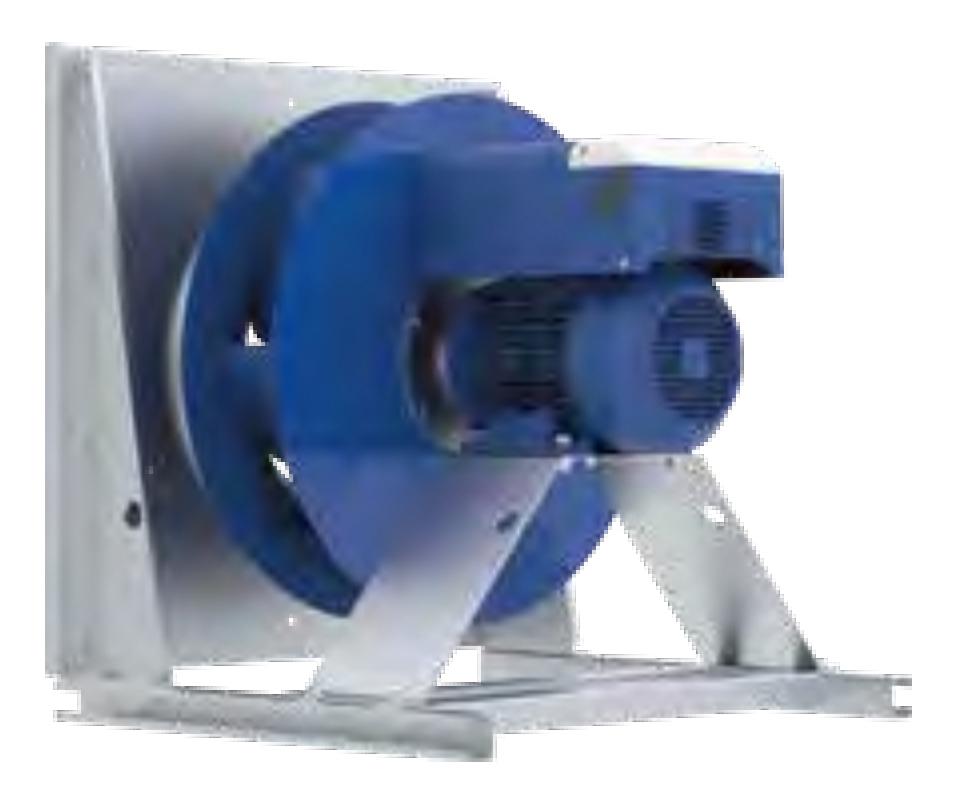

• Le ventilateur plug fan Ziehl-Abegg ER25C-6IN.A7.1R est conçu pour la ventilation d'air avec une turbine centrifuge à haut rendement
• Équipé d'une roue à aubes en tôle d'acier brillante thermolaquée en classe de résistance 1 RAL 5002, il assure une grande robustesse en exploitation
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air en service
• La motorisation PMblue avec commande intégrée PMlcontrol basic-M offre un niveau de rendement élevé répondant aux exigences ErP 2015
• Le système est prévu pour un montage horizontal et fonctionne avec une classe thermique THCL155 pour une durabilité accrue
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air compactes
• Renouvellement d'air dans les bâtiments tertiaires, commerciaux et industriels
• Intégration dans des caissons de ventilation et unités de climatisation à haut rendement
• Ventilation de process nécessitant une mesure et un contrôle précis du débit d'air
Avantages
• Haut rendement énergétique du moteur synchrone à aimants permanents de classe IE4
• Contrôle intégré du débit d'air grâce à la buse d'entrée avec dispositif de mesure
• Construction robuste en tôle thermolaquée offrant une longue durée de vie en fonctionnement continu
• Compatibilité avec différents accessoires tels que grille de protection, guide d'entrée et amortisseurs de vibrations
• Conformité aux réglementations ErP 2015 assurant une efficacité énergétique certifiée
Conception
• Turbine centrifuge en tôle d'acier brillante thermolaquée couleur RAL 5002
• Position de montage horizontale avec entrée d'air par buse calibrée
• Moteur PMblue avec module de commande PMlcontrol basic-M intégré sur la carcasse
• Protection moteur par résistance PTC et degré de protection IP54 pour une sécurité renforcée
• Classe thermique THCL155 permettant un fonctionnement jusqu'à 40 °C de température de fluide
Caractéristiques techniques
• Puissance nominale : 2.20 kW
• Tension d'alimentation : 3x380-480 V
• Fréquence nominale : 50-60 Hz
• Rendement moteur : 86.4 %
• Courant nominal : 3.6-2.9 A
• Vitesse nominale : 4500 tr/min
• Vitesse max : 5180 tr/min
• Puissance absorbée : 2.20 kW
• Rendement pic aéraulique : 62.9 %
• Indice de rendement ErP effectif : 69.9
• Température min du fluide : -20 °C
• Température max du fluide à vitesse max : 40 °C
• Degré de protection : IP54
• Poids : 22.00 kg
• Longueur T : 460 mm
• Longueur T1 : 477 mm
• Diamètre T3 : 315 mm
• Hauteur T4 : 60 mm
• Hauteur H2 : 408 mm
