Présentation

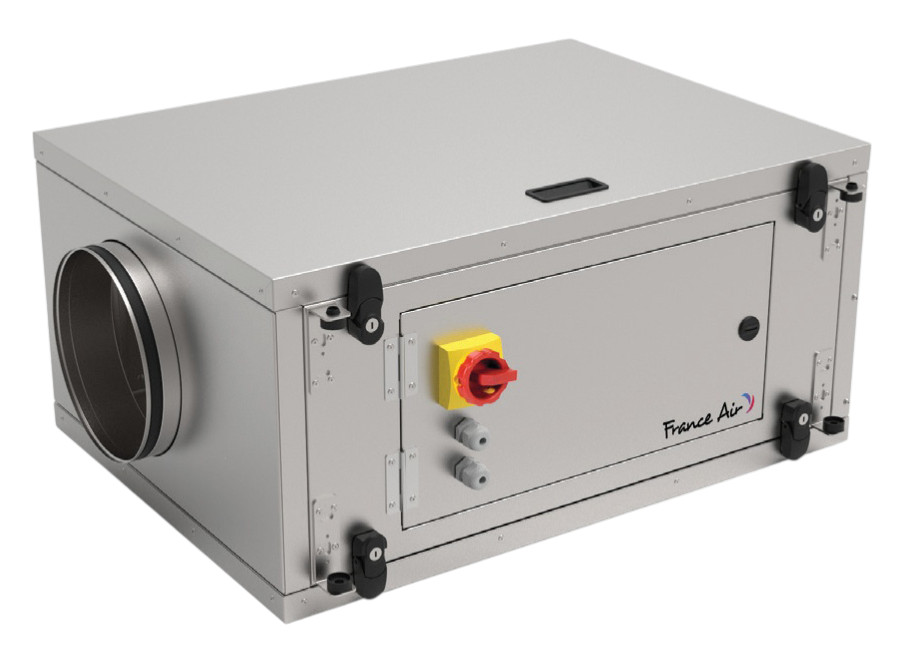

• Le caisson de traitement d'air France Air NOVATYS FLAT ECM est conçu pour la ventilation, la filtration et le préchauffage de l'air neuf dans les locaux tertiaires et les cuisines professionnelles
• Équipé d'une batterie de chauffage électrique ou eau chaude, d'une régulation intégrée et d'un filtre ISO grossier 65 % G4, il assure un fonctionnement tout-en-un prêt à l'emploi
• Ce modèle extra plat à faible encombrement s'installe aisément dans les espaces réduits, au plafond, au sol ou en pose murale
• Sa conception double peau isolée limite fortement le niveau sonore pour garantir le confort acoustique des occupants
• Le système de régulation Oxéo Touch permet un pilotage précis des débits d'air, des températures et des différents modes de fonctionnement
Applications
• Ventilation, filtration et préchauffage de l'air neuf dans les bâtiments tertiaires
• Traitement et insufflation d'air propre dans les cuisines professionnelles
• Installations de rénovation nécessitant un caisson extra plat dans des locaux à faible hauteur disponible
• Montage intérieur en plafond, au sol ou en version murale dans les locaux techniques
• Applications nécessitant une installation multi-positions avec aspiration et soufflage en ligne
Avantages
• Faible encombrement grâce à une conception extra plate adaptée aux espaces réduits
• Réduction significative du niveau sonore grâce à une isolation double peau en laine de roche
• Solution tout-en-un intégrant régulation, batterie entièrement câblée et filtration G4 de série
• Maintenance facilitée par un compartiment électrique accessible et des trappes de visite supérieures et inférieures
• Régulation avancée Oxéo Touch avec télécommande tactile, programmation horaire et communication GTB GTC
Conception
• Enveloppe monobloc en acier galvanisé avec panneaux double peau de 25 mm en laine de roche densité 90 kg/m3
• Aspiration et soufflage en ligne avec piquages circulaires munis de joints à lèvre en caoutchouc
• Filtration ISO grossier 65 % G4 épaisseur 48 mm montée sur rails avec emplacement pour un deuxième étage
• Ventilateur à turbine à réaction type plug fan avec accouplement direct et moteur à commutation électronique
• Motorisation ECM haut rendement, indice de protection IP54 ou IP44 selon la taille, classe d'isolation F
Caractéristiques techniques
• Plage de tailles : 600 à 8000
• Plage de pression disponible : 100 à 1200 Pa
• Epaisseur isolation double peau : 25 mm
• Densité laine de roche : 90 kg/m3
• Température du fluide véhiculé : -25 à 50 °C
• Puissance moteur taille 600 : 0,17 kW
• Puissance moteur taille 1000 : 0,22 kW
• Puissance moteur taille 2000 : 0,8 kW
• Puissance moteur taille 3000 : 1,38 kW
• Puissance moteur taille 5000 : 1,7 kW
• Puissance batterie électrique taille 600 : 3,3 à 6,6 kW
• Puissance batterie électrique taille 1000 : 3,3 à 9,9 kW
• Alimentation électrique petites tailles : 230 V monophasé 50 60 Hz
• Alimentation électrique grandes tailles : 400 V triphasé 50 60 Hz
• Plage de débit d'air : 110 à 9370 m3/h
