Présentation

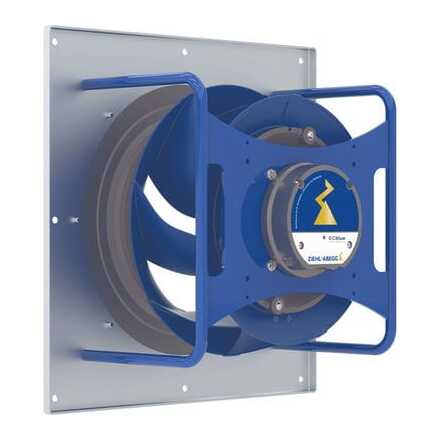

• Le ventilateur Ziehl-Abegg ZAvblue est conçu pour assurer une ventilation performante avec un débit d'air élevé dans un encombrement réduit
• Équipé d'une roue radiale optimisée et de moteurs à technologie asynchrone ou à commutation électronique, il permet une adaptation précise aux exigences de chaque installation
• Ce modèle se distingue par une géométrie de pales innovante qui limite les pertes d'air et améliore le rendement global du système
• Sa conception compacte autorise l'utilisation de diamètres plus petits tout en conservant la même performance que des solutions de taille supérieure
• Le système ZAvblue répond aux exigences de la directive ErP en matière d'efficacité énergétique, y compris avec des moteurs asynchrones à 4 ou 6 pôles
Applications
• Ventilation d'extraction et d'insufflation dans les ventilateurs de toit, en gaine et en conduits circulaires
• Refroidissement et traitement d'air dans les unités de climatisation de précision pour centres de données
• Ventilation et maintien de la qualité d'air dans les salles blanches et environnements propres
• Pompes à chaleur et unités de climatisation compactes pour applications tertiaires et industrielles
• Ventilation contrôlée de l'habitat et dispositifs de ventilation domestique par conduits et gaines
Avantages
• Offre un débit d'air important avec un diamètre réduit, permettant un gain d'espace dans les installations
• Réduit le niveau sonore grâce à une géométrie de pales diminuant le bruit de passage des aubes
• Permet des économies d'énergie significatives grâce à un rendement élevé au point de fonctionnement
• Assure une grande flexibilité grâce à l'interchangeabilité entre motorisation asynchrone et motorisation à commutation électronique
• Garantit une fiabilité accrue par une fabrication en moulage par injection monobloc sans soudures
Conception
• Roue radiale ZAvblue spécialement optimisée pour les débits d'air élevés et les pressions statiques importantes
• Géométrie de pales innovante limitant les pertes par redirection d'air et augmentant l'efficacité statique
• Corps compact permettant l'utilisation de ventilateurs de plus petit diamètre pour une performance équivalente
• Compatibilité avec les moteurs ECblue à haut rendement et les moteurs asynchrones perfectionnés
• Procédé de fabrication en moulage par injection en une seule opération pour une grande stabilité dimensionnelle
Caractéristiques techniques
• Plage de diamètres : 250-630 mm
• Nombre de tailles disponibles en petite série : 6 unités
• Plage de petites tailles : 175-250 mm
• Pression statique max : 1000 Pa
• Débit d'air libre max : 1600 m3/h
• Efficacité statique du système : 54 %
• Nombre de pôles des moteurs asynchrones principaux : 4-6 pôles
• Fréquence d'alimentation typique : 50 Hz
• Nombre de versions de roues disponibles : 6 unités
• Niveau de pression statique compatible ErP : 1000 Pa
• Tension d'alimentation typique moteurs ECblue : 230-400 V
• Plage de température d'air en service : -20-40 °C
• Nombre de pales approximatif de la roue : 7 unités
• Rendement énergétique moteur ECblue supérieur à : 90 %
• Durée de vie nominale des moteurs : 40000 h
