Présentation

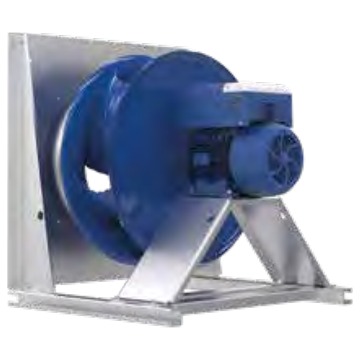

• Le ventilateur centrifuge Ziehl-Abegg ZAbluefin PMblue ER11I est conçu pour l'extraction et l'insufflation d'air dans des installations de ventilation et de traitement d'air à haut rendement
• Équipé d'une roue centrifuge haute performance en tôle brillante thermolaquée RAL 5002, il offre une excellente efficacité aéraulique et une grande robustesse mécanique
• Ce modèle intègre un moteur synchrone à aimants permanents PMblue de classe de rendement IE4 avec module de commande PMcontrol basic-M pour une régulation précise
• Sa conception en plug fan avec virole d'entrée équipée d'un dispositif de mesure permet un contrôle fiable du débit d'air et une intégration facile dans les gaines ou centrales d'air
• Le système assure un fonctionnement fiable dans une plage de température de l'air transporté de -20 °C à 40 °C avec un degré de protection IP54 et une protection moteur par résistance PTC
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air du tertiaire et de l'industrie
• Renouvellement d'air dans les bâtiments commerciaux, halls logistiques et ateliers nécessitant un rendement élevé
• Intégration en plug fan dans des caissons de ventilation ou unités de traitement d'air pour la rénovation ou la construction neuve
Avantages
• Rendement moteur très élevé grâce au moteur synchrone à aimants permanents PMblue de classe IE4 pour une réduction de la consommation électrique
• Commande intégrée PMcontrol basic-M permettant une régulation fine de la vitesse de rotation et de la puissance consommée
• Mesure intégrée du débit d'air via la virole d'entrée pour un contrôle et un équilibrage aisés des installations de ventilation
Conception
• Roue centrifuge haute performance en tôle d'acier brillante thermolaquée résistance classe 1 L-TI-0585 couleur RAL 5002
• Montage en position horizontale avec conception plug fan pour une intégration directe dans l'unité de ventilation
• Ensemble moteur-ventilateur avec protection moteur par résistance PTC et degré de protection IP54 pour un usage en environnement industriel
Caractéristiques techniques
• Plage de tension nominale : 3 x 380-480 V
• Fréquence nominale : 50-60 Hz
• Puissance nominale disponible : 14.70-22.00 kW
• Température minimale du fluide transporté : -20 °C
• Température maximale du fluide transporté à la vitesse maximale : 40 °C
• Rendement moteur : 90.0-92.8 %
• Courant nominal : 21.0-37.0 A
• Vitesse nominale de rotation : 890-1000 tr/min
• Vitesse maximale de rotation : 890-1000 tr/min
• Puissance absorbée : 15.50-22.00 kW
• Rendement aéraulique de pointe : 70.1-72.3 %
• Indice d'efficacité ErP : 69.6-71.5
• Poids de l'ensemble ventilateur : 477.00-487.00 kg
• Longueur totale T : 1380.00 mm
• Hauteur H2 : 1161.00-1162.00 mm
