Présentation

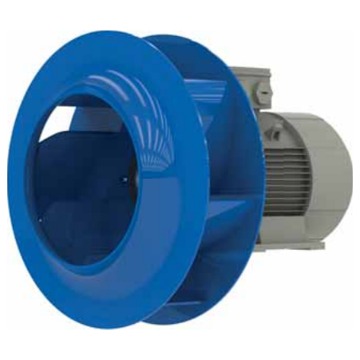

• Le ventilateur Ziehl-Abegg ZArail RH35W..2R est conçu pour la ventilation et l'extraction d'air dans les installations industrielles et tertiaires
• Il est équipé d'une roue en tôle brillante thermolaquée de couleur bleu outremer pour assurer un transport d'air performant
• Ce modèle utilise un moteur standard à deux vitesses à 4 et 2 pôles, offrant une large plage de fonctionnement
• Sa conception avec classe thermique THCL155 et indice de protection IP55 garantit une bonne tenue aux environnements exigeants
• Le système est livré avec une couronne d'entrée fournie séparément, thermolaquée en gris galet RAL 7032 pour une intégration aisée dans les réseaux aérauliques
Applications
• Ventilation d'extraction dans les bâtiments industriels et ateliers de production
• Insufflation et reprise d'air dans les installations de traitement d'air et caissons de ventilation
• Renouvellement d'air dans les locaux tertiaires, entrepôts et parkings couverts
Avantages
• Fonctionnement à deux vitesses permettant d'adapter le débit d'air aux besoins de l'installation
• Protection mécanique et électrique renforcée grâce au degré de protection IP55 et à la classe thermique THCL155
• Roue en tôle thermolaquée assurant une bonne résistance à la corrosion et une durée de vie accrue
Conception
• Moteur en exécution IMB3 pour un montage sur châssis ou sur support
• Construction avec position de montage horizontale pour une intégration facilitée dans les installations de ventilation
• Couronne d'entrée livrée séparément, disponible en version thermolaquée RAL 7032 ou non peinte selon les besoins
Caractéristiques techniques
• Nombre de pôles : 4-2 pôles
• Indice de protection : IP55
• Classe thermique : THCL155
• Température ambiante minimale autorisée : -30 °C
• Température ambiante maximale autorisée : 60 °C
• Tension nominale à 50 Hz : 400 V
• Puissance moteur 50 Hz modèle RH35W-QDN.E7.2R : 0.40/2.60 kW
• Courant nominal 50 Hz modèle RH35W-QDN.E7.2R : 1.3/6.1 A
• Vitesse de rotation 50 Hz modèle RH35W-QDN.E7.2R : 1480/2920 min-1
• Poids 50 Hz modèle RH35W-QDN.E7.2R : 40.00 kg
• Tension nominale à 60 Hz : 460 V
• Puissance moteur 60 Hz modèle RH35W-QDN.F7.2R : 0.55/4.30 kW
• Courant nominal 60 Hz modèle RH35W-QDN.F7.2R : 1.35/7.90 A
• Vitesse de rotation 60 Hz modèle RH35W-QDN.F7.2R : 1760/3510 min-1
• Poids 60 Hz modèle RH35W-QDN.F7.2R : 56.00 kg
