Présentation

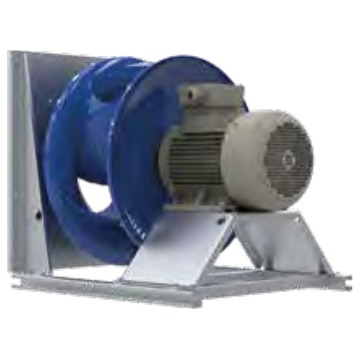

• Le ventilateur plug fan Ziehl-Abegg ZAbluefin ER50I ZAmotpremium IE3 est conçu pour la ventilation d'air avec haut rendement énergétique dans les installations de traitement d'air
• Équipé d'une roue centrifuge à hautes performances en tôle brillante thermolaquée RAL 5002, il garantit une excellente tenue mécanique et une grande durabilité
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air dans l'installation
• Sa conception en montage horizontal avec moteur asynchrone IE3 protégé IP55 et classe thermique 155 assure une exploitation fiable en fonctionnement continu
• Le système est compatible avec variateur de fréquence jusqu'à 91 Hz et respecte les exigences d'efficacité énergétique de la directive ErP 2015
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans bâtiments commerciaux, bureaux et locaux techniques nécessitant un haut rendement énergétique
• Intégration dans des groupes de ventilation compacts ou des caissons aérauliques avec régulation par variateur de fréquence
• Refroidissement d'installations et de process industriels par circulation forcée d'air
• Reconstruction ou rénovation de centrales existantes avec remplacement par ventilateur plug fan à haut rendement
Avantages
• Rendement élevé du ventilateur grâce à la roue centrifuge optimisée avec efficacité de pointe jusqu'à 72,3 %
• Moteur ZAmotpremium IE3 à haut rendement réduisant la consommation électrique et les coûts d'exploitation
• Mesure intégrée du débit d'air par buse d'entrée permettant un équilibrage précis des réseaux aérauliques
• Large plage de puissance de 1,50 kW à 11,00 kW couvrant de nombreuses tailles de centrales de traitement d'air
• Compatibilité avec accessoires d'aspiration, grille de protection, manchon souple et amortisseurs de vibrations pour une intégration simplifiée
Conception
• Roue centrifuge ZAbluefin en tôle brillante thermolaquée résistance classe 1 RAL 5002
• Position de montage horizontale avec ensemble moteur-ventilateur compact de type plug fan
• Moteur asynchrone triphasé 3 x 400 V, 50 Hz, protection par résistance PTC et indice de protection IP55
• Classe thermique du moteur 155 permettant un fonctionnement sûr jusqu'à 40 °C de température de fluide
• Bornes de raccordement compatibles avec variateur de fréquence pour fonctionnement jusqu'à 91 Hz selon la version
Caractéristiques techniques
• Plage de puissance nominale : 1,50 à 11,00 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Rendement moteur à 1,50 kW : 85,3 %
• Rendement moteur à 11,00 kW : 91,4 %
• Courant nominal à 1,50 kW : 3,20 A
• Courant nominal à 11,00 kW : 20,50 A
• Vitesse nominale à 1,50 kW : 1445 tr/min
• Vitesse nominale à 11,00 kW : 1475 tr/min
• Vitesse max autorisée : 2675 tr/min
• Fréquence max autorisée : 91 Hz
• Température de fluide min autorisée : -20 °C
• Température de fluide max autorisée : 40 °C
• Indice de protection moteur : IP55
• Poids selon version : 59,00 à 130,00 kg
