Présentation

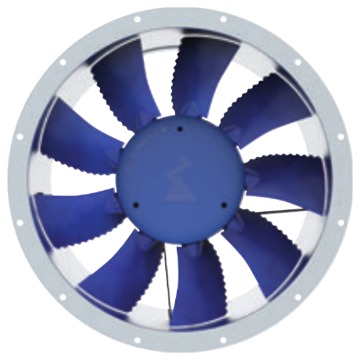

• Le ventilateur Ziehl-Abegg MAXventowlet DN40V est conçu pour la ventilation d'air en gaine avec moteur triphasé pour applications industrielles et tertiaires
• Équipé d'une roue à 9 pales en matériau composite haute performance, il assure un débit d'air élevé avec un rendement optimisé
• Ce modèle fonctionne sur une alimentation triphasée de 3 à 460 V à une fréquence nominale de 60 Hz pour une intégration facile dans les installations internationales
• Sa conception carénée avec moteur totalement fermé et ventilé garantit une protection renforcée en environnement exigeant
• Le système est proposé avec différentes inclinaisons de pales et puissances de 0,25 à 3 ch pour s'adapter précisément aux besoins de chaque réseau aéraulique
Applications
• Ventilation d'extraction dans les bâtiments industriels nécessitant un fort débit d'air
• Introduction et reprise d'air dans les réseaux de gaines en installations tertiaires
• Refroidissement d'équipements et de locaux techniques par balayage d'air forcé
• Ventilation générale de parkings, entrepôts et zones de stockage
• Intégration dans des caissons ou centrales de traitement d'air pour la mise en mouvement d'air
Avantages
• Large plage de puissances de 0,25 à 3 ch permettant d'optimiser la sélection aéraulique
• Roue à 9 pales en composite haute performance offrant un rendement amélioré et une bonne stabilité de fonctionnement
• Moteur standard NEMA totalement fermé et ventilé garantissant une longue durée de vie en ambiance poussiéreuse
• Compatibilité avec des températures ambiantes de -20 °C à 50 °C assurant un service fiable toute l'année
• Plusieurs conceptions de carcasse disponibles, dont version longue ou courte avec buse d'entrée intégrée, pour faciliter l'intégration dans les installations
Conception
• Alimentation électrique triphasée de 3 à 460 V à 60 Hz pour réseaux internationaux
• Indice de protection du moteur de type totalement fermé et ventilé adapté aux environnements sévères
• Nombre de pales fixé à 9 pour un équilibre entre débit, pression et rendement
• Roue non peinte en matériau composite haute performance ou ZAmid selon les versions
• Conceptions de carcasse en version longue, courte ou courte avec buse d'entrée intégrée pour montage en gaine
Caractéristiques techniques
• Tension nominale : 3-460 V
• Fréquence nominale : 60 Hz
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Nombre de pales : 9 pales
• Puissance nominale version DN40V-2DF.B7.11.G9 : 2 ch
• Puissance nominale version DN40V-2DF.D7.19.G9 : 3 ch
• Puissance nominale version DN40V-4DF.A7.14.G9 : 0,25 ch
• Puissance nominale version DN40V-4DF.A7.19.G9 : 0,33 ch
• Puissance nominale versions DN40V-4DF.B7.24.G9 et DN40V-4DF.B7.29.G9 : 0,5 ch
• Taille moteur version DN40V-2DF.B7.11.G9 : 56
• Taille moteur version DN40V-2DF.D7.19.G9 : 145T
• Poids version DN40V-2DF.B7.11.G9 : 73,4 lb
• Poids versions DN40V-4DF.A7.14.G9 et DN40V-4DF.A7.19.G9 : 56-57,8 lb
• Température de stockage recommandée : -20 à 50 °C
