Présentation

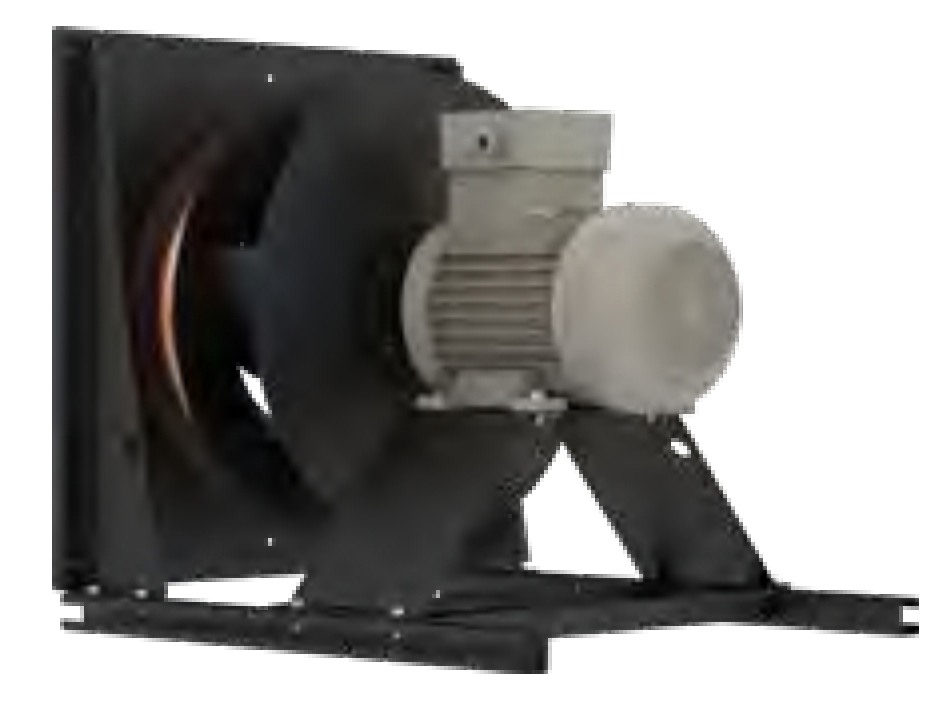

• Le ventilateur centrifuge ATEX Ziehl-Abegg C-ATEX ZAmotbasicEx ER71C est conçu pour l'extraction et l'insufflation d'air dans des atmosphères potentiellement explosives
• Équipé d'une roue centrifuge à haut rendement, il assure un débit d'air élevé avec une consommation d'énergie optimisée
• Ce modèle est doté d'une turbine en tôle d'acier brillante revêtue par poudrage de classe de résistance 3 RAL 9005 pour une excellente tenue à la corrosion
• Sa conception avec buse d'entrée intégrant un dispositif de mesure permet le contrôle précis du débit d'air dans l'installation
• Le système est motorisé par un moteur IE3 à haut rendement avec protection thermique PTC et indice de protection IP56 pour un fonctionnement fiable
Applications
• Ventilation et extraction d'air dans des zones classées ATEX en milieu industriel
• Désenfumage et extraction d'air vicié dans les bâtiments tertiaires et locaux techniques
• Insufflation et reprise d'air dans les systèmes de traitement d'air nécessitant une certification ATEX
Avantages
• Rendement élevé grâce à une roue centrifuge optimisée pour les applications aérauliques
• Sécurité renforcée en atmosphères explosives avec marquage Ex mécanique II 2G IIB T4 et marquage Ex moteur II 2G Ex h IIB T4 Gb
• Maintenance facilitée par l'accès direct à la roue et aux organes de mesure du débit d'air
Conception
• Roue centrifuge en tôle d'acier brillante revêtue par poudrage RAL 9005 classe de résistance 3
• Buse d'entrée avec dispositif intégré de mesure du débit d'air pour le contrôle aéraulique
• Position de montage horizontale H avec moteur IE3 protégé par résistance PTC et indice de protection IP56
Caractéristiques techniques
• Plage de puissance nominale : 2.2-18.5 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Rendement moteur : 84.5-92.6 %
• Courant nominal : 5.29-35.20 A
• Vitesse nominale : 960-1470 tr/min
• Vitesse maximale : 920-1840 tr/min
• Fréquence maximale de fonctionnement : 47-66 Hz
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Indice de protection moteur : IP56
• Classe thermique d'isolation : 155 °C
• Poids selon version : 174-363 kg
• Longueur totale T : 885-1045 mm
• Hauteur H2 : 752-913 mm
