Présentation

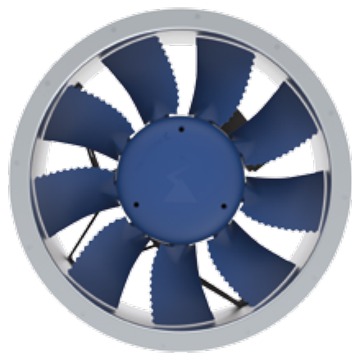

• Le ventilateur Ziehl-Abegg MAXventowlet DN10V est conçu pour le refroidissement par air forcé des transformateurs électriques
• Il est équipé d'une technologie moteur asynchrone pour courant triphasé garantissant un fonctionnement fiable en service continu
• Ce modèle est adapté aux réseaux de fréquence 50 Hz et 60 Hz afin de couvrir de nombreuses configurations d'installation
• Sa conception permet une utilisation dans une large plage de températures ambiantes allant de -20 °C à 50 °C
• Le système offre un degré de protection IP55 pour une bonne résistance aux projections d'eau et aux poussières
Applications
• Refroidissement d'huile de transformateurs de puissance par circulation d'air forcé
• Ventilation de radiateurs de transformateurs dans postes de transformation intérieurs
• Refroidissement d'équipements électriques soumis à de fortes charges thermiques
Avantages
• Adaptation possible en 4 pôles ou 6 pôles pour optimiser le point de fonctionnement aéraulique
• Compatibilité avec des tensions triphasées 400 V à 50 Hz et 460 V à 60 Hz pour une intégration internationale
• Fonctionnement fiable dans une plage de températures ambiantes étendue de -20 °C à 50 °C
• Degré de protection IP55 assurant une protection renforcée contre la poussière et les projections d'eau
• Réglage de l'angle de pale permettant d'ajuster précisément les performances de débit et de pression
Conception
• Ventilateur axial à pales réglables en nombre de 3, 6 ou 9 selon la configuration
• Plage d'angle de pale réglable de 11° à 34° selon la version pour adapter le débit d'air
• Moteur asynchrone triphasé à cage adapté aux fréquences 50 Hz et 60 Hz
• Construction avec diamètre nominal 1000 mm pour le montage sur radiateurs de transformateurs
• Conception mécanique permettant l'adaptation de plusieurs tailles de moteurs suivant les besoins de puissance
Caractéristiques techniques
• Technologie moteur : courant alternatif triphasé 3~
• Tension nominale à 50 Hz : 400 V
• Fréquence nominale à 50 Hz : 50 Hz
• Tension nominale à 60 Hz : 460 V
• Fréquence nominale à 60 Hz : 60 Hz
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Degré de protection : IP55
• Angle de pale version DN10_4_S : 11 à 29 degrés
• Angle de pale version DN10_6_S : 14 à 34 degrés
• Taille moteur version DN10_4_S : 112 à 225
• Taille moteur version DN10_6_S : 100 à 180
• Nombre de pales configurable : 3 ou 6 ou 9 pales
• Diamètre nominal du ventilateur : 1000 mm
• Longueur L version DN10_6_S : 625 mm
• Longueur L1 version DN10_6_S : 851 mm
• Diamètre extérieur D1 version DN10_6_S : 1227 mm
• Diamètre de perçage D2 version DN10_6_S : 1100 mm
• Diamètre de cercle de boulonnage D5 version DN10_6_S : 1070 mm
• Nombre et diamètre de trous D6 version DN10_6_S : 16 trous de 15 mm
• Diamètre de cercle de boulonnage D7 version DN10_6_S : 1190 mm
• Nombre et diamètre de trous D8 version DN10_6_S : 20 trous de 15 mm
• Angle de perçage W version DN10_6_S : 9 degrés
• Nombre de perçages W1 version DN10_6_S : 20 à 18 degrés
• Angle de perçage W2 version DN10_6_S : 11,25 degrés
• Nombre de perçages W3 version DN10_6_S : 16 à 22,5 degrés
