Présentation

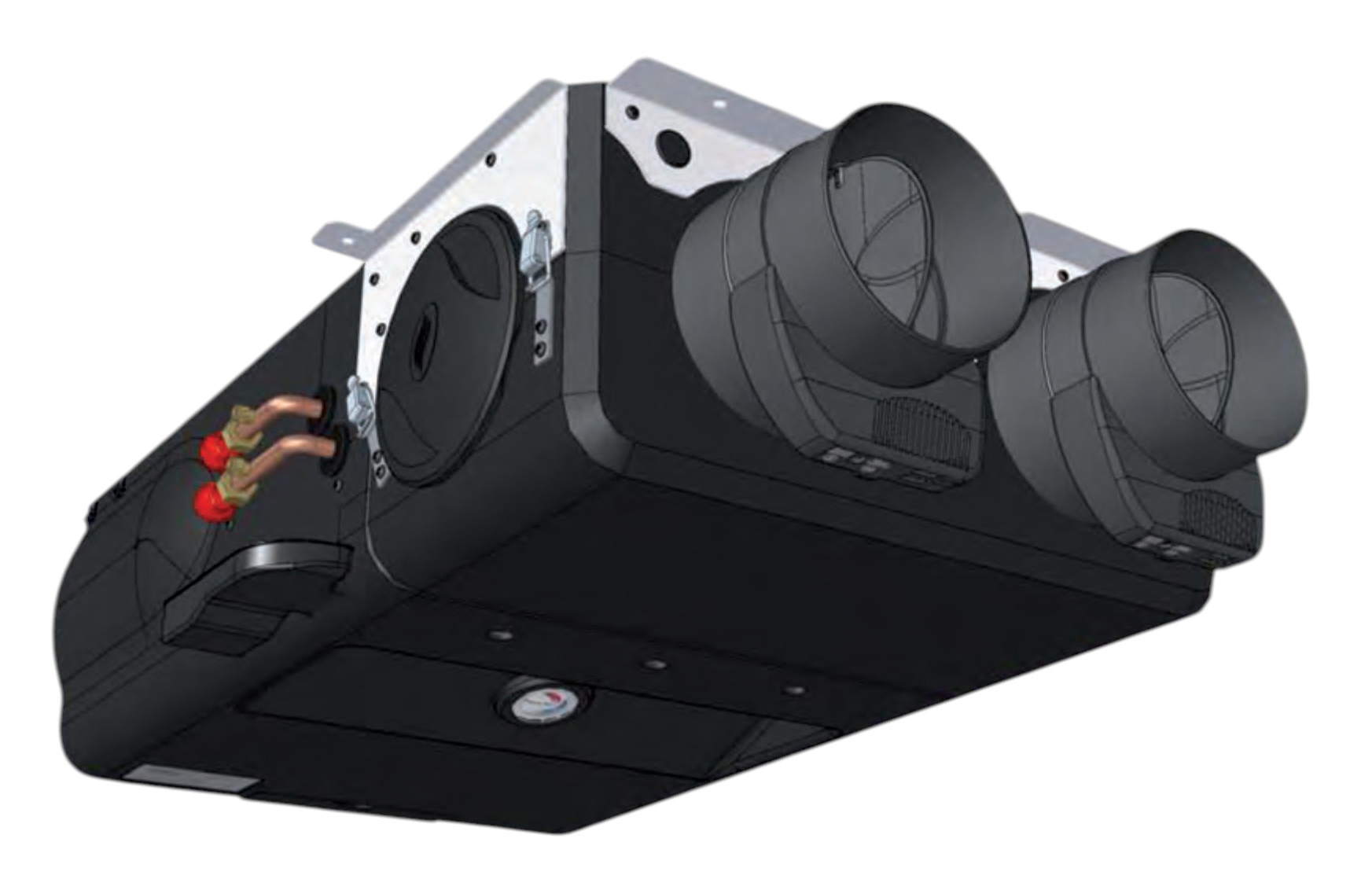

• L'unité de traitement d'air France Air UTA MINI-ZAIO est conçue pour le chauffage seul ou réversible dans les logements et bâtiments résidentiels
• Elle s'intègre en faux plafond grâce à un encombrement réduit avec seulement 248 mm de hauteur verticale
• Équipée d'un moteur à courant continu à haut rendement, elle offre un débit d'air variable pour optimiser les performances énergétiques
• Cette unité intérieure gainable répond aux contraintes d'aménagement des logements modernes grâce à sa conception compacte et modulable
• Le système garantit un confort acoustique adapté au résidentiel tout en assurant un niveau de filtration élevé de l'air soufflé
Applications
• Chauffage et rafraîchissement d'air dans les logements individuels neufs ou rénovés
• Traitement d'air pour résidences de tourisme avec installation en faux plafond
• Conditionnement d'air pour chambres et couloirs d'hôtels
• Ventilation et diffusion d'air par réseau de gaines dans les pièces de vie
• Installations répondant aux exigences énergétiques de la réglementation environnementale 2020
Avantages
• Encombrement réduit avec une hauteur de 248 mm permettant une intégration aisée en faux plafond
• Classification en solution à haute performance énergétique grâce au moteur à courant continu et au débit variable
• Confort acoustique adapté aux exigences du domaine résidentiel
• Accès rapide à la façade démontable pour la maintenance des volets motorisés et du filtre
• Compatibilité avec une régulation pièce par pièce assurant un contrôle indépendant de la température
Conception
• Châssis en polypropylène expansé isolant d'épaisseur moyenne 20 mm assurant isolation thermique et acoustique
• Batterie à 3 rangs en cuivre avec ailettes aluminium dimensionnée pour limiter les pertes de charge sur l'air
• Moto-ventilateur à moteur électronique à commutation avec turbine composite double ouïe monté sur matériau anti-vibratile
• Filtre plissé M1 de classe G4 facilement accessible pour la maintenance et le remplacement
• Sorties configurables par bouchons d'obturation remplaçables par viroles d'adaptation pour volets motorisés
Caractéristiques techniques
• Hauteur d'encombrement verticale : 248 mm
• Dimensions hors tout : 926 x 632 x 248 mm
• Diamètre des trous de fixation : 9 mm
• Volume de la batterie : 0,9 litre
• Raccordement hydraulique batterie : 3/4 pouce mâle
• Tension d'alimentation : 230 V 50 Hz
• Puissance absorbée nominale moteur : 100 W
• Filtre G4 : 200 x 450 x 48 mm
• Poids : 12 kg
• Température max eau batterie : 110°C
• Pression de service batterie : 16 bars
• Puissance de chauffage à 45/40°C et 400 m3/h : 2,81 kW
• Puissance de refroidissement à 7/12°C et 400 m3/h : 2,39 kW
• Débit d'air min en chauffage : 200 m3/h
• Débit d'air max en chauffage : 400 m3/h
