Présentation
• Le ventilateur axial avec moteur asynchrone deux vitesses Ziehl-Abegg FN091-SDQ.7M.V5P1 est conçu pour la ventilation et l'extraction d'air dans les installations de traitement d'air et de désenfumage industriel
• Il est équipé d'un moteur asynchrone trois phases à deux vitesses permettant une adaptation précise du débit d'air aux besoins de l'installation

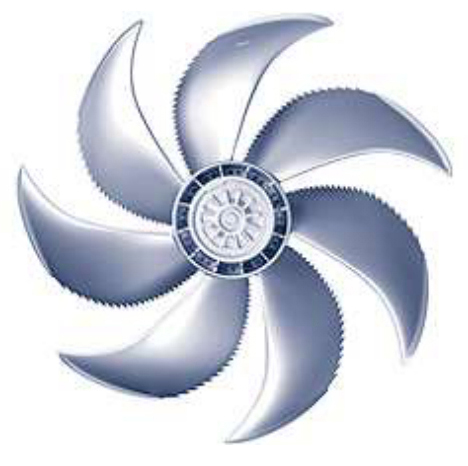

• Ce modèle utilise une roue profilée à pales en forme de faucille, développée selon des principes bioniques pour optimiser le rendement aéraulique
• Sa conception permet un fonctionnement en pleine buse avec grille de protection côté refoulement et un contrôle continu de la vitesse jusqu'à 100%
• Le système est dimensionné pour fonctionner en service continu entre -40°C et 70°C avec une classe thermique 155 et un degré de protection IP54
Applications
• Ventilation d'extraction d'air dans les bâtiments tertiaires et industriels
• Insufflation et reprise d'air dans les centrales de traitement d'air avec montage en pleine buse
• Refroidissement d'équipements et de locaux techniques nécessitant un débit d'air important
• Ventilation de parkings, entrepôts logistiques et ateliers de production
• Renouvellement d'air dans les installations de process soumis à des températures élevées
Avantages
• Rendement aéraulique optimisé grâce aux pales profilées en aluminium moulé sous pression
• Réglage souple du débit avec moteur trois phases à deux vitesses et vitesse 100% contrôlable
• Plage de température de fonctionnement étendue de -40°C à 70°C pour une grande polyvalence d'utilisation
• Protection du moteur améliorée par relais thermostat intégré pour surveiller l'échauffement
• Finition robuste avec peinture noire RAL 9005 sur le ventilateur, la plaque d'anneau mural et la suspension
Conception
• Roue en aluminium moulé sous pression avec pales en forme de faucille à profil bionique
• Moteur asynchrone trois phases deux vitesses 3~ 400 V ou 3~ 460 V à couplage triangle étoile
• Montage en pleine buse avec grille de protection côté pression dans le sens du flux d'air
• Ensemble ventilateur monté sur anneau mural et structure de suspension rigide
• Degré de protection IP54 et classe thermique 155 pour un usage industriel intensif
Caractéristiques techniques
• Diamètre nominal roue : 910 mm
• Plage de diamètres gamme : 310-800 mm
• Tension alimentation 50 Hz : 3~ 400 V ±10 %
• Tension alimentation 60 Hz : 3~ 400/460 V ±10 %
• Puissance absorbée 50 Hz grande vitesse P1 : 1.95 kW
• Puissance absorbée 50 Hz petite vitesse P1 : 1.30 kW
• Puissance utile 50 Hz grande vitesse P2 : 1.40 kW
• Puissance utile 50 Hz petite vitesse P2 : 0.78 kW
• Puissance absorbée 60 Hz 400 V P1 : 2.80 kW
• Puissance absorbée 60 Hz 460 V P1 : 3.10 kW
• Courant nominal 50 Hz : 4.40-2.30 A
• Courant nominal 60 Hz : 5.00-2.80 A
• Vitesse de rotation 50 Hz : 880-720 tr/min
• Vitesse de rotation 60 Hz : 1020-710 tr/min
• Température ambiante max : 70 °C
• Température de service continue : -40 à 70 °C
• Rendement statique moyen ηstatA : 40.8 %
• Rendement global Nactual : 45.4 %
• Dimensions hors tout (L x l x h) : 1070 x 1070 x 328 mm
• Poids : 63 kg
• Densité de mesure aéraulique : 1.18 kg/m3
• Classe ErP : 2015
• Degré de protection : IP54
• Classe thermique : 155
