Présentation

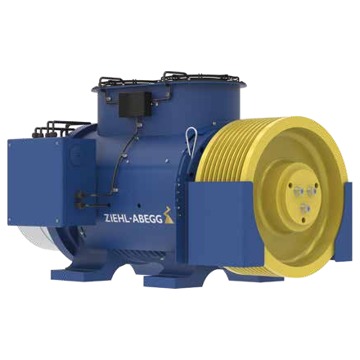

• La machine d'ascenseur gearless Ziehl-Abegg SM250.100C-20 est conçue pour l'entraînement de cabines d'ascenseur rapides jusqu'à 4 m/s
• Elle est équipée d'un moteur synchrone à aimants permanents en néodyme-fer-bore assurant un rendement élevé et un fonctionnement sans réducteur
• Ce modèle intègre un système de freinage certifié comme composant de sécurité conforme à la Directive Ascenseurs 2014/33/UE
• Sa conception compacte avec différentes variantes de poulie de traction permet une intégration flexible dans des gaines d'ascenseur neuves ou en rénovation
• Le système de ventilation forcée et la surveillance de température intégrée garantissent une exploitation fiable même à charge élevée
Applications
• Entraînement de cabines d'ascenseur pour immeubles de grande hauteur nécessitant des vitesses jusqu'à 4 m/s
• Modernisation d'installations d'ascenseurs existantes par remplacement de groupes à réducteur par une machine gearless
• Equipement d'ascenseurs de charge ou d'ascenseurs passagers avec fortes charges utiles jusqu'à 6300 kg
Avantages
• Fonctionnement silencieux avec des émissions sonores inférieures à 50 dB(A) pour un confort élevé des passagers
• Absence de réducteur mécanique réduisant les besoins de maintenance et les pertes par frottement
• Frein de sécurité certifié pouvant être intégré à la protection contre la survitesse en montée et contre les mouvements incontrôlés de la cabine
• Large plage de charges utiles et de configurations de suspension 1:1, 2:1 et 4:1 pour une adaptation précise au projet
Conception
• Moteur synchrone triphasé à aimants permanents en néodyme-fer-bore avec classe d'isolation F
• Frein électromécanique à circuits de freinage séparés avec possibilité de déverrouillage manuel en option
• Capteur de position absolu de type EnDat en standard avec options BISS-C, SSI, SinCos ou TTL
• Surveillance thermique par thermistance PTC en standard et possibilité de sonde de température PT100 en option
• Refroidissement par ventilation forcée pour maintenir la température de fonctionnement dans les limites nominales
Caractéristiques techniques
• Couple nominal : 2100 à 2650 Nm
• Charge d'essieu max : 13000 kg
• Vitesse nominale : 78 à 312 tr/min
• Puissance nominale : 22 à 69 kW
• Longueur L1 : 1313 mm
• Hauteur LH : 729 mm
• Longueur L4 : 264 mm
• Longueur L6 : 1164 mm
• Largeur LB : 794 mm
• Diamètre de poulie D1 : 450 à 520 mm
• Distance d'axe L3 : 220 à 282 mm
• Poids de la machine : 1250 kg
• Vitesse d'ascenseur max : 4 m/s
• Tension d'alimentation moteur : 400 V
• Niveau sonore : 50 dB(A)
