Présentation

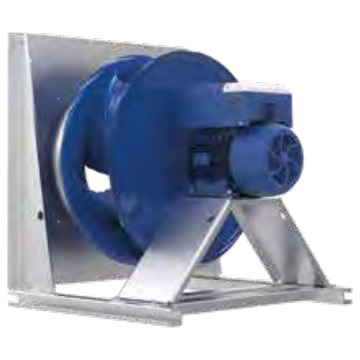

• Le ventilateur centrifuge plug fan Ziehl-Abegg ZAbluefin ER90I PMblue est conçu pour la ventilation d'air dans les centrales de traitement d'air et les installations aérauliques exigeantes
• Équipé d'une roue centrifuge haute performance en tôle acier thermolaquée, il offre un rendement énergétique élevé conforme aux exigences ErP 2015
• Ce modèle intègre un moteur à aimants permanents de classe d'efficacité IE4 avec électronique PMblue pour une régulation précise de la vitesse
• Sa conception plug fan avec buse d'entrée et dispositif de mesure de débit d'air facilite l'intégration et le contrôle dans les gaines et caissons
• Le système est prévu pour un fonctionnement fiable avec classe thermique 155 et protection moteur par résistance à coefficient de température positif
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commerciaux, entrepôts logistiques et ateliers de production
• Intégration dans des caissons aérauliques, groupes de ventilation et unités de traitement d'air sur mesure
• Systèmes de ventilation à débit variable nécessitant une régulation fine de la vitesse et de la consommation électrique
• Installations de ventilation conformes aux exigences d'efficacité énergétique et de réglementation ErP
Avantages
• Rendement moteur IE4 élevé permettant une réduction significative de la consommation d'énergie électrique
• Roue centrifuge optimisée ZAbluefin garantissant un fonctionnement silencieux et des performances aérauliques élevées
• Électronique PMblue intégrée offrant une commande et une surveillance précises du moteur et du débit d'air
• Large plage de vitesse de rotation autorisant une adaptation fine aux besoins réels de ventilation
• Construction robuste avec indice de protection IP54 assurant une bonne tenue dans les environnements contraignants
Conception
• Roue centrifuge en tôle métallique brillante thermolaquée, résistance classe 1, couleur RAL 5002 bleu outremer
• Buse d'entrée équipée d'un dispositif de mesure pour le contrôle du débit d'air en fonctionnement
• Moteur à aimants permanents PMblue monté directement sur le ventilateur avec contrôle PMlcontrol basic-M intégré
• Position de montage horizontale permettant une intégration aisée dans les centrales de traitement d'air
• Protection thermique du moteur par résistance à coefficient de température positif et indice de protection IP54
Caractéristiques techniques
• Puissance nominale ventilateur : 7.40 à 22.00 kW
• Tension nominale d'alimentation : 380 à 480 V triphasé
• Fréquence nominale : 50 à 60 Hz
• Rendement moteur : 92.5 à 94.5 %
• Courant nominal : 10.0 à 34.0 A
• Vitesse de rotation nominale : 950 à 1370 tr/min
• Vitesse de rotation max : 970 à 1340 tr/min
• Puissance entrée ventilateur : 7.80 à 20.00 kW
• Rendement aéraulique ventilateur : 74.9 à 76.5 %
• Classe thermique isolation : 155 °C
• Température min du fluide transporté : -20 °C
• Température max du fluide à vitesse max : 40 °C
• Indice de protection électrique : IP54
• Poids selon version : 245.00 à 318.00 kg
• Longueur hors tout T : 1160.00 mm
