Présentation

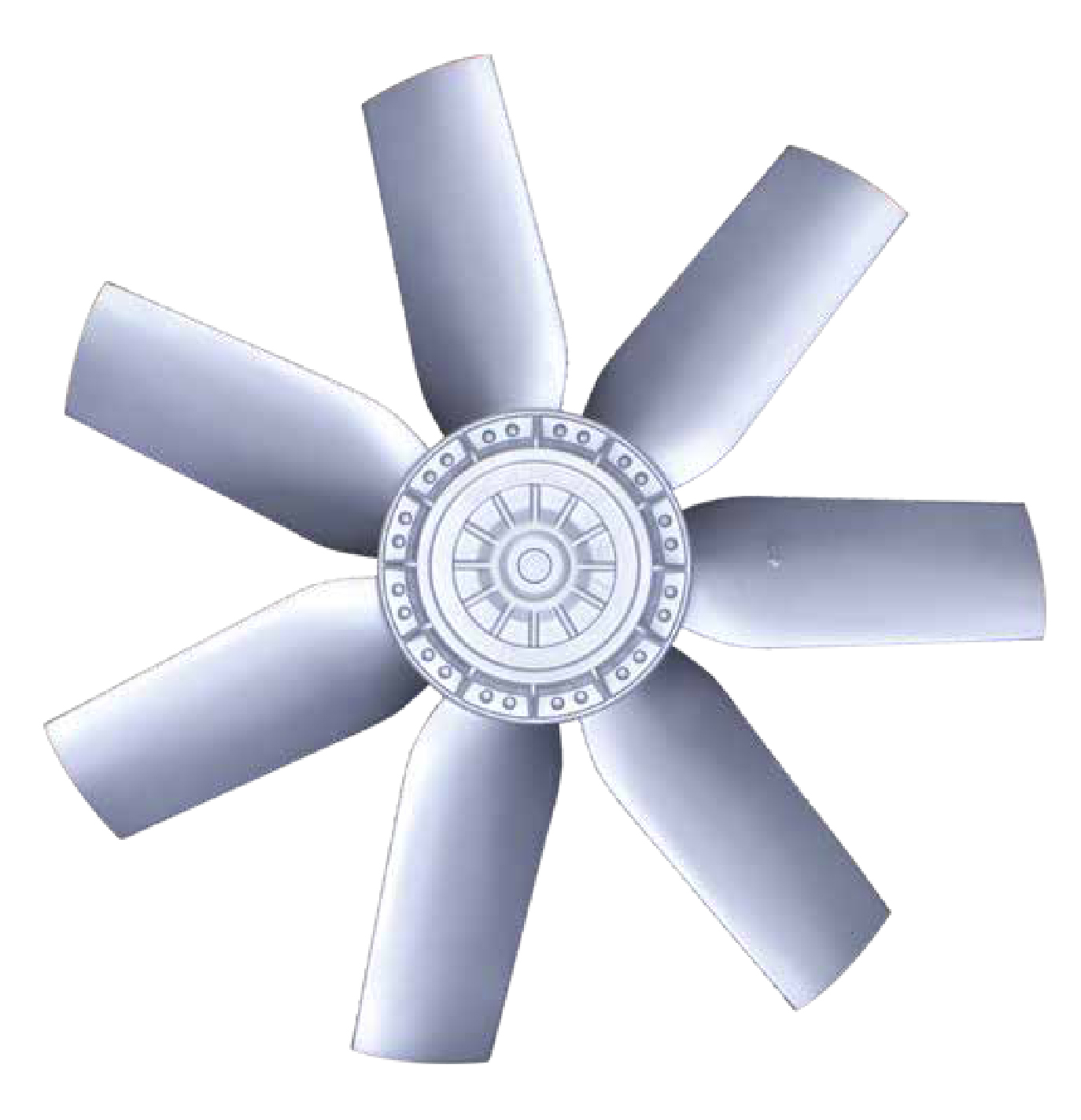

• Le ventilateur axial Ziehl-Abegg FC est conçu pour la ventilation et le refroidissement dans des installations industrielles et tertiaires exigeantes
• Il est équipé de pales profilées en aluminium moulé sous pression qui offrent un rendement aéraulique particulièrement élevé
• Ce modèle couvre un large domaine de fonctionnement avec un débit d'air important et une augmentation de pression maîtrisée
• Sa conception robuste garantit un fonctionnement silencieux, une grande fiabilité et une longue durée de vie
• Le système est disponible dans de nombreux diamètres pour s'adapter précisément aux besoins des installations de ventilation et de réfrigération
Applications
• Refroidissement d'équipements dans les centrales électriques et installations de production d'énergie
• Ventilation et refroidissement dans les systèmes de réfrigération industrielle et de traitement d'air
• Refroidissement de transformateurs et d'équipements électriques de forte puissance
• Séchage du bois et procédés de séchage dans l'industrie de transformation
• Ventilation et refroidissement dans le domaine maritime et les applications offshore
Avantages
• Utilisation polyvalente grâce à une large plage de débits et de pressions disponibles
• Rendement aéraulique élevé permettant de réduire la consommation électrique globale de l'installation
• Longévité élevée avec une gamme en service depuis plusieurs décennies dans des conditions sévères
• Compatibilité internationale grâce à de nombreuses certifications telles que VDE, UL, CCC, UKCA et CE
• Fonctionnement régulier et silencieux obtenu par une conception mécanique optimisée
Conception
• Pales profilées en aluminium moulé sous pression optimisées pour un haut rendement
• Conception axiale permettant un passage d'air direct avec des pertes de charge réduites
• Structure robuste adaptée aux environnements industriels et aux utilisations intensives
• Gamme dimensionnelle étendue couvrant 13 diamètres de roue différents
• Association possible avec plusieurs technologies de moteurs asynchrones pour adapter la puissance installée
Caractéristiques techniques
• Débit d'air max : 62000 m3/h
• Augmentation de pression max : 300 Pa
• Température du fluide permise min : -60 °C
• Température du fluide permise max : 80 °C
• Nombre de tailles disponibles : 13 unités
• Diamètre min : 315 mm
• Diamètre max : 1250 mm
• Plage de puissance moteur : 0.03 kW
• Puissance moteur max : 5.40 kW
• Technologie moteur : AC085
• Technologie moteur complémentaire 1 : AC092
• Technologie moteur complémentaire 2 : AC106
• Technologie moteur complémentaire 3 : AC137
• Technologie moteur complémentaire 4 : AC165
• Certifications principales : 5 types (VDE, UL, CCC, UKCA, CE)
