Présentation

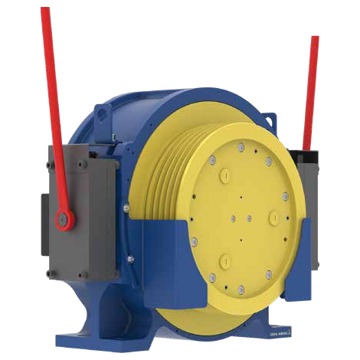

• La machine d'ascenseur gearless Ziehl-Abegg ZAsyn2 SM500 est conçue pour l'entraînement des ascenseurs selon la directive Ascenseurs 2014/33/UE
• Elle est équipée d'un moteur synchrone à aimants permanents NdFeB à haut rendement énergétique
• Ce modèle compact s'intègre facilement dans des locaux techniques exigus ou des installations sans local machinerie
• Sa conception assure de faibles émissions sonores inférieures à 50 dB(A) pour un confort acoustique élevé
• Le système intègre une surveillance thermique de classe d'isolation F pour sécuriser le fonctionnement en continu
Applications
• Entraînement d'ascenseurs résidentiels avec charge usuelle jusqu'à 1125 kg
• Modernisation d'ascenseurs existants par remplacement d'une machine avec réducteur par une machine gearless
• Installation d'ascenseurs sans local machinerie nécessitant une machine compacte et silencieuse
• Ascenseurs d'immeubles tertiaires avec vitesses de service jusqu'à 1.6 m/s
Avantages
• Rendement élevé grâce au moteur synchrone à aimants permanents réduisant la consommation électrique
• Niveau sonore réduit inférieur à 50 dB(A) pour un confort accru des utilisateurs et des riverains
• Intégration simplifiée dans des espaces restreints grâce à des dimensions globales compactes
• Sécurité renforcée avec freins certifiés, circuits de freinage séparés et surveillance par microswitch
• Compatibilité avec le logiciel de calcul ZAlift pour un dimensionnement rapide et fiable de l'installation
Conception
• Moteur synchrone à aimants permanents NdFeB avec commande gearless pour un entraînement direct
• Classe d'isolation F avec surveillance de température par interrupteur thermique intégré
• Système de freinage certifié avec déverrouillage manuel mécanique et circuits de freinage séparés
• Refroidissement par surface optimisant la dissipation thermique sans besoin de ventilation forcée
• Codeur absolu de type EnDat ou en option SinCos pour un contrôle précis de la position de la cabine
Caractéristiques techniques
• Couple nominal : 510 à 640 Nm
• Charge max sur l'axe : 3000 kg
• Vitesse nominale : 48 à 167 tr/min
• Plage de puissance nominale : 2.6 à 11.0 kW
• Longueur L1 : 318 mm
• Longueur hors tout LH : 550 mm
• Longueur L4 : 84 mm
• Longueur L6 : 265 mm
• Longueur totale LB : 747 mm
• Diamètre de poulie D1 : 400 mm
• Longueur L3 : 90 mm
• Poids : 315 kg
• Niveau de pression acoustique : 50 dB(A)
• Longueur de câble moteur optionnelle : 10 m
• Vitesse d'ascenseur possible : 1.0 à 1.6 m/s
