Présentation

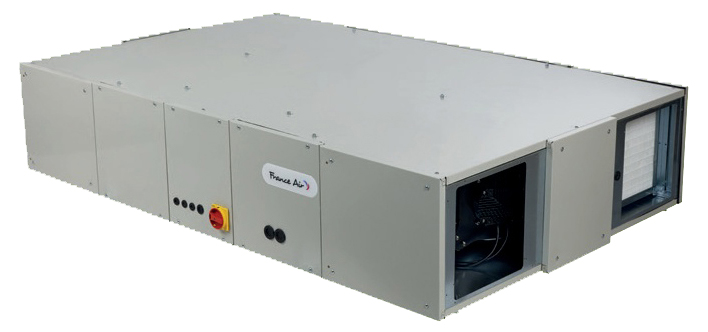

• La centrale de traitement d'air France Air Power Box Ready est conçue pour la récupération d'énergie et la ventilation double flux des bâtiments tertiaires
• Équipée d'un échangeur contre-flux haute performance et de moteurs basse consommation de type à commutation électronique, elle optimise les consommations énergétiques
• Ce modèle compact précâblé peut être installé au sol ou en faux-plafond pour s'adapter facilement aux contraintes des locaux techniques
• Sa conception en panneaux double peau avec 22 mm de laine de roche assure une isolation thermique et acoustique renforcée
• Le système de régulation électronique intégrée Oxéo avec commande déportée permet un pilotage précis des débits d'air, des températures et des fonctions de free cooling
Applications
• Ventilation de confort et récupération d'énergie dans les bureaux tertiaires
• Renouvellement d'air hygiénique dans les crèches, écoles et établissements d'enseignement
• Traitement d'air double flux pour locaux recevant du public avec exigences de qualité d'air renforcées
Avantages
• Centrale monobloc précâblée réduisant fortement le temps de mise en service sur site
• Construction double peau isolée 22 mm limitant les déperditions thermiques et les émissions sonores
• Échangeur contre-flux certifié avec efficacité jusqu'à 93 % selon la norme EN 308
• Moteur basse consommation à commutation électronique permettant de diminuer la consommation électrique globale
• Régulation Oxéo évoluée intégrant la commande déportée, la programmation hebdomadaire et la communication vers la gestion technique du bâtiment
Conception
• Structure autoportante en acier galvanisé avec panneaux démontables peints gris RAL 9002
• Panneaux double peau isolés par 22 mm de laine de roche de densité 80 kg/m3
• Ventilateur centrifuge à roue libre à pales arrière entraîné par moteur basse consommation de type à commutation électronique
• Échangeur à contre-flux de marque certifiée Eurovent avec by-pass tout ou rien pour le free cooling
• Filtres ISO ePM2.5 60 % sur l'air neuf et ISO ePM10 50 % sur l'air repris avec contrôle d'encrassement par pressostat
Caractéristiques techniques
• Efficacité échangeur : jusqu'à 93 %
• Épaisseur isolation panneaux : 22 mm
• Densité isolation laine de roche : 80 kg/m3
• Taille 1000 - longueur : 1145 mm
• Taille 1000 - largeur : 1825 mm
• Taille 1000 - hauteur : 380 mm
• Taille 1000 - diamètre piquage optionnel : 315 mm
• Taille 1000 - poids : 180 kg
• Taille 2000 - longueur : 1045 mm
• Taille 2000 - largeur : 2190 mm
• Taille 2000 - hauteur : 590 mm
• Taille 2000 - diamètre piquage optionnel : 450 mm
• Taille 2000 - poids : 225 kg
• Taille 3000 - longueur : 1880 mm
• Taille 3000 - largeur : 2380 mm
• Taille 3000 - hauteur : 590 mm
• Taille 3000 - diamètre piquage optionnel : 500 mm
• Taille 3000 - poids : 340 kg
• Puissance moteur taille 1000 : 320 W
• Puissance moteur taille 2000 : 500 W
• Puissance moteur taille 3000 : 1000 W
• Vitesse de rotation moteur taille 1000 : 3000 tr/min
• Vitesse de rotation moteur taille 2000 : 2800 tr/min
• Vitesse de rotation moteur taille 3000 : 2100 tr/min
• Indice de protection moteur : 54 IP
• Alimentation modèle 1000 sans batterie : 230 V
• Alimentation modèle 2000 sans batterie : 230 V
• Alimentation modèle 3000 sans batterie : 400 V
• Alimentation modèle 1000 avec batterie : 230 V
• Alimentation modèle 2000 avec batterie : 230 V
• Alimentation modèle 3000 avec batterie : 400 V
• Fréquence d'alimentation : 50 Hz
• Puissance totale modèle 1000 avec batterie : 4,7 kW
• Puissance totale modèle 2000 avec batterie : 5,9 kW
• Puissance totale modèle 3000 avec batterie : 12,0 kW
• Puissance batterie électrique taille 1000 : 4,0 kW
• Puissance batterie électrique taille 2000 : 5,0 kW
• Puissance batterie électrique taille 3000 : 10,0 kW
• Intensité par phase modèle 1000 avec batterie : 20,9 A
• Intensité par phase modèle 2000 avec batterie : 27,7 A
• Intensité par phase modèle 3000 avec batterie : 17,9 A
• Température de fonctionnement de la régulation : 55 °C
• Plage température air neuf : -20 °C à 40 °C
• Humidité relative max : 90 %
• Température de préchauffage conseillée à partir de : -8 °C
• Longueur filtre taille 1000 : 386 mm
• Hauteur filtre taille 1000 : 287 mm
• Épaisseur filtre toutes tailles : 48 mm
• Longueur filtre taille 2000 : 485 mm
• Hauteur filtre taille 2000 : 457 mm
• Longueur filtre taille 3000 : 904 mm
• Hauteur filtre taille 3000 : 457 mm
• Longueur câble commande déportée standard : 3 m
• Longueur câble commande déportée max : 10 m
• Plage mesure sonde CO2 : 0 ppm à 2000 ppm
• Niveau sonore rayonné taille 1000 à 960 m3/h : 67,5 dB(A)
• Niveau sonore rayonné taille 2000 à 1570 m3/h : 63,0 dB(A)
• Niveau sonore rayonné taille 3000 à 3350 m3/h : 65,9 dB(A)
