Présentation

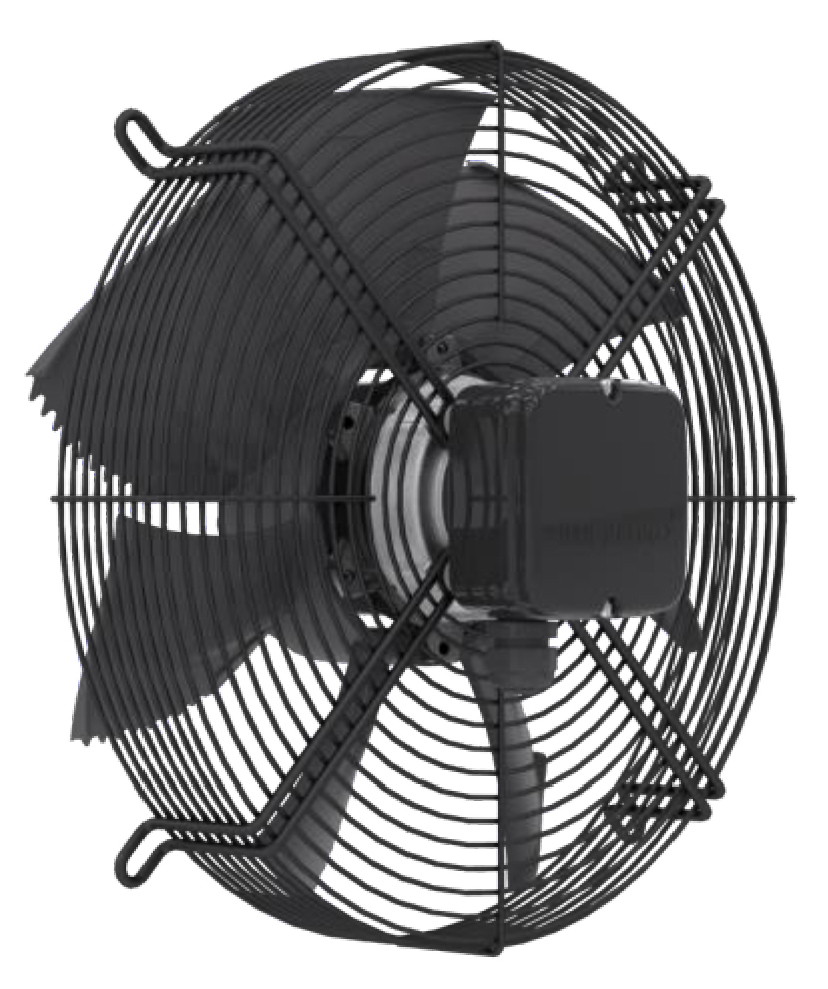

• Le ventilateur axial Ziehl-Abegg FN035-VDW.0F.A7P2 est conçu pour le transport d'air et de mélanges d'air non agressifs dans les installations de ventilation et de réfrigération
• Équipé d'un moteur à rotor externe triphasé et d'une roue à pales en faucille à haut rendement, il assure un débit d'air performant avec une faible consommation électrique
• Ce modèle intègre une grille de protection annulaire et un boîtier de raccordement pour une installation sûre et rapide dans les unités de traitement d'air et les condenseurs
• Sa conception robuste avec protection contre l'humidité et les climats chauds garantit une longue durée de vie des roulements à billes et de l'enroulement moteur
• Le système est équilibré dynamiquement selon les normes internationales afin de limiter les vibrations et d'offrir un fonctionnement silencieux et fiable
Applications
• Ventilation et extraction d'air dans les systèmes de réfrigération commerciale et industrielle
• Refroidissement d'échangeurs de chaleur et de condenseurs dans les groupes de production de froid
• Renouvellement d'air dans les installations de ventilation et de climatisation en environnement industriel
• Intégration dans des caissons ou centrales de traitement d'air nécessitant un ventilateur axial compact
• Ventilation de locaux techniques avec contraintes de fonctionnement continu et températures élevées
Avantages
• Rendement aéraulique optimisé grâce aux pales en matériau composite haute performance à géométrie en faucille
• Fonctionnement fiable en continu S1 avec classe thermique élevée et protection spécifique contre l'humidité
• Large plage de températures de fonctionnement jusqu'à 70°C et démarrages occasionnels possibles jusqu'à -40°C
• Entretien réduit grâce aux roulements à billes lubrifiés à vie et à la protection contre la corrosion des surfaces peintes
• Conception équilibrée dynamiquement limitant les vibrations et facilitant l'intégration dans des systèmes sensibles au bruit
Conception
• Moteur triphasé à rotor externe avec boîtier de raccordement K05 pour un câblage facilité
• Roue à 7 pales en matériau composite haute performance non peintes, de couleur noire, pour une grande robustesse mécanique
• Stator, rotor et éléments de suspension peints en RAL 9005 noir foncé pour une protection standard contre la corrosion
• Grille de protection annulaire montée côté aspiration ou refoulement pour sécuriser l'accès à la roue
• Protection du moteur par contact thermique et classe de protection IP54 adaptée aux environnements industriels
Caractéristiques techniques
• Numéro d'article : 155888
• Tension d'alimentation 50 Hz : 3~400 V
• Puissance absorbée 50 Hz : 190/140 W
• Courant nominal 50 Hz : 0,40/0,23 A
• Vitesse de rotation 50 Hz : 1390/1170 tr/min
• Tension d'alimentation 60 Hz : 3~400 V
• Puissance absorbée 60 Hz : 280/180 W
• Courant nominal 60 Hz : 0,48/0,30 A
• Vitesse de rotation 60 Hz : 1560/1100 tr/min
• Tension d'alimentation 60 Hz alternative : 460 V
• Puissance absorbée 60 Hz à 460 V : 300/220 W
• Débit d'air sur rendement optimal : 2319 m3/h
• Augmentation de pression sur rendement optimal : 80 Pa
• Rendement statique : 29,3 %
• Température de fonctionnement maximum : 70°C
• Température de fonctionnement minimum : -40°C
• Indice de protection : IP54
• Classe thermique moteur : THCL155
• Nombre de pales : 7
• Poids : 5,10 kg
