Présentation

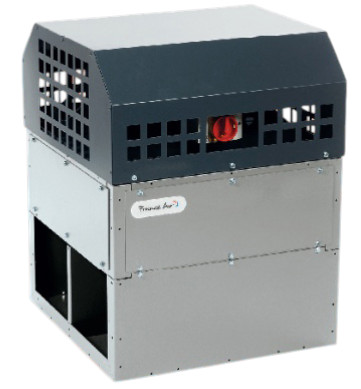

• Le caisson de désenfumage France Air DEFUMAIR AC est conçu pour l'extraction d'air en sécurité incendie et en cuisine professionnelle jusqu'à 65 000 m3/h
• Équipé d'une turbine centrifuge à réaction entraînée directement par un moteur triphasé, il assure un fonctionnement fiable en désenfumage et en confort
• Ce modèle est disponible en version isolée double peau pour l'affaiblissement acoustique et l'amélioration des performances thermiques
• Sa conception modulaire avec panneaux de piquage démontables facilite l'accès à la turbine et les opérations de maintenance
• Le système intègre en standard un interrupteur de proximité cadenassable conforme aux exigences de la norme NF S 61-932
Applications
• Désenfumage des immeubles de grande hauteur et des établissements recevant du public
• Extraction d'air vicié et de fumées dans les cuisines professionnelles
• Ventilation de confort en installation intérieure ou extérieure avec accessoires adaptés
• Extraction d'air chaud en continu jusqu'à 80 °C dans les réseaux de ventilation
• Utilisation en système de sécurité incendie avec coffret de relayage dédié
Avantages
• Interrupteur de proximité cadenassable câblé d'usine garantissant la sécurité des interventions
• Large plage de débits de 1 000 à 65 000 m3/h couvrant de nombreux besoins de désenfumage
• Isolation double peau de 25 mm ou 50 mm permettant une réduction significative des niveaux sonores
• Pack Protection Désenfumage prêt à l'emploi simplifiant les opérations d'installation et de câblage
• Modularité des piquages d'aspiration et de refoulement offrant une grande flexibilité d'implantation
Conception
• Enveloppe en tôle d'acier galvanisé avec possibilité de brides de raccordement en option
• Caisson démontable au niveau du plénum d'aspiration jusqu'à la taille 28 000 pour faciliter le passage et la maintenance
• Panneaux de piquage démontables servant également de trappes de visite pour l'accès à l'intérieur du caisson
• Groupe moto-turbine monté sur charnières pour les tailles 2 000, 4 000 et 6 000 afin de simplifier l'entretien
• Turbine centrifuge à réaction en acier galvanisé, équilibrée dynamiquement et accouplée directement à l'arbre moteur
Caractéristiques techniques
• Débit max : 65 000 m3/h
• Plage de débit : 1 000-65 000 m3/h
• Température fluide en continu max : 80 °C
• Classement désenfumage : F400-120 400 °C
• Epaisseur isolation double peau : 25-50 mm
• Puissance moteur 4 pôles 1 vitesse min : 0,55 kW
• Puissance moteur 4 pôles 1 vitesse max : 55 kW
• Tension alimentation triphasée : 230-400 V
• Tension alimentation triphasée haute puissance : 400-690 V
• Fréquence réseau : 50 Hz
• Indice de protection moteur : IP55
• Hauteur caisson taille 2 000 : 770 mm
• Hauteur caisson taille 65 000 : 2 279 mm
• Diamètre de raccordement taille 2 000 : 400 mm
• Diamètre de raccordement taille 65 000 : 1 000 mm
• Poids caisson taille 2 000 : 69 kg
• Poids caisson taille 65 000 : 1 300 kg
