Présentation

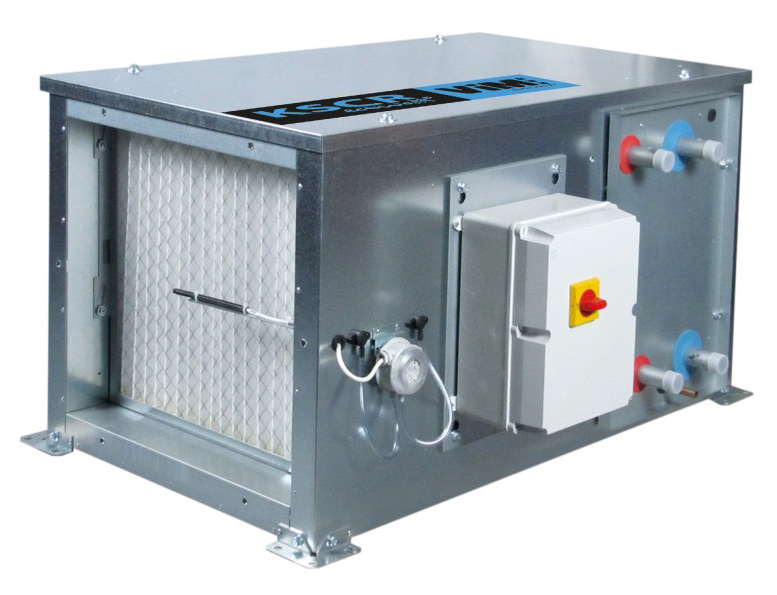

• La CTA simple flux Vim KSCR ECOWATT est une centrale de traitement d'air compacte à réaction ECM pour l'introduction d'air neuf, le chauffage et la climatisation jusqu'à 5500 m3/h
• Équipée d'un ventilateur roue libre à haut rendement et d'une régulation électronique CORRIGO communicante Modbus et BACnet, l'unité optimise le pompage d'air, l'aspiration et le refoulement dans les réseaux de gaines
• Ce modèle intègre des batteries électriques ou à eau chaude, froide ou réversibles, avec contrôle précis des débits, de la pression et de la température pour une hydraulique de chauffage et de rafraîchissement performante
• Sa conception en panneaux double peau isolés laine de roche de 50 mm garantit une excellente étanchéité, une bonne atténuation acoustique et une pression maîtrisée dans le système de ventilation
• Les composants standard incluent filtres haute efficacité, sondes de température, dépressostat d'encrassement filtre et motorisation ECM basse consommation pour une solution fiable et économe en énergie
Applications
• Introduction d'air neuf en locaux tertiaires, ERP, commerces et bâtiments industriels avec contrôle de débit et de pression
• Chauffage d'air par batteries électriques ou à eau chaude pour installations monozones ou multizones régulées
• Climatisation et rafraîchissement d'air par batteries à eau froide ou réversibles avec régulation de température de soufflage
• Ventilation simple flux de CTA installées en intérieur ou en extérieur, montage au sol, au plafond ou en position verticale
• Renouvellement d'air contrôlé avec gestion horaire, fonction BOOST et fonctionnement en modes VAV, CAV ou COP
Avantages
• Réduction de consommation énergétique grâce au moteur ECM basse consommation et à la régulation de vitesse du ventilateur
• Maintenance simplifiée avec accès par panneaux latéraux, couvercles d'accès sécurisés et contrôle d'encrassement des filtres par dépressostat
• Construction robuste en panneaux double peau isolés laine de roche 50 mm pour une excellente isolation thermique et acoustique
• Fiabilité accrue grâce aux sondes de température multiples, aux thermostats de sécurité et aux protections antigel intégrées
• Compatibilité universelle via communication Modbus RTU ou IP et BACnet IP ou MSTP pour intégration dans les systèmes de GTB
Conception
• Structure autoportante en panneaux double peau 50 mm avec isolation en laine de roche minérale densité 40 kg/m3
• Finition intérieure et extérieure en acier galvanisé Z275 avec possibilité de raccordements rectangulaires ou circulaires avec joints d'étanchéité classe D
• Ventilateur à réaction roue libre métallique incombustible A1 associé à un moteur à commutation électronique ECM monophasé ou triphasé
• Régulation électronique CORRIGO montée et câblée en coffret IP55 en façade, avec commande tactile déportée ETD2
• Batteries électriques en Inox 304L ou batteries à eau chaude, froide ou réversibles montées sur glissières avec bac de condensats Inox et vanne 3 voies motorisée fournie non montée
Caractéristiques techniques
• Type : CTA simple flux compacte à réaction ECM
• Température max : -25 a +40 C air traité
• Motorisation : ventilateur roue libre avec moteur ECM mono 230 V ou tri 400 V selon modèle
• Régulation : CORRIGO intégrée avec modes VAV, CAV et COP
• Communication : Modbus RTU ou IP, BACnet IP ou MSTP
• Filtration : filtres plissés M5 ePM10 50 pourcentage et options F7 ou F9
• Isolation : panneaux double peau avec laine de roche 50 mm
• Protection : coffret régulation IP55, moteurs IP44 ou IP54 suivant taille
• Matériaux : structure acier galvanisé Z275, batteries cuivre/aluminium, bacs Inox
• Installation : montage intérieur ou extérieur, au sol, au plafond ou vertical
• Fonctions de contrôle : sondes de température, antigel, dépressostat filtres, alarmes défauts et communication
• Collecteurs batteries : connexions filetées 1 pouce suivant taille
• Débit max : 5500 m3/h
