Présentation

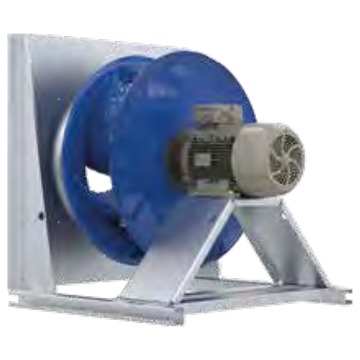

• Le ventilateur plug fan Ziehl-Abegg ZAbluefin ER80I ZAmotpremium est conçu pour l'extraction et l'insufflation d'air avec un haut rendement énergétique
• Il est équipé d'une roue centrifuge à hautes performances réalisée en tôle d'acier brillante avec revêtement poudre RAL 5002 classe de résistance 1
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air dans les installations de ventilation
• Sa conception avec position de montage horizontale et moteur ZAmotpremium IE3 assure une efficacité élevée et une faible consommation électrique
• Le système est protégé par un moteur avec résistance PTC, un indice de protection IP55 et une classe thermique THCL155 pour une grande fiabilité en service continu
Applications
• Ventilation d'extraction dans les installations de traitement d'air tertiaires et industrielles
• Insufflation d'air dans les centrales de traitement d'air à haut rendement énergétique
• Remplacement ou modernisation de groupes moto-ventilateurs dans des caissons et unités de ventilation
• Ventilation de conduits d'air nécessitant une mesure et un contrôle précis du débit
• Applications de ventilation fonctionnant en continu dans des environnements exigeants
Avantages
• Rendement élevé du moteur ZAmotpremium IE3 permettant de réduire la consommation électrique globale de l'installation
• Construction robuste en tôle d'acier revêtue par poudre assurant une bonne résistance mécanique et à la corrosion
• Dispositif de mesure intégré dans la buse d'entrée facilitant la régulation et le contrôle du débit d'air
• Large plage de puissances disponibles de 4.00 kW à 18.50 kW pour s'adapter à de nombreuses configurations
• Indice de protection IP55 et classe thermique THCL155 garantissant une grande fiabilité dans les ambiances difficiles
Conception
• Roue centrifuge hautes performances en tôle d'acier brillante avec revêtement poudre RAL 5002
• Position de montage horizontale optimisée pour une intégration facile dans les caissons de ventilation
• Moteur asynchrone triphasé ZAmotpremium IE3 avec protection par résistance PTC intégrée
• Indice de protection mécanique et électrique IP55 pour le moteur et les bornes de connexion
• Compatibilité avec variateurs de fréquence triphasés pour l'adaptation de la vitesse de rotation
Caractéristiques techniques
• Plage de puissance nominale : 4.00 à 18.50 kW
• Tension nominale : 3x400 V
• Fréquence nominale : 50 Hz
• Rendement moteur : 86.8 à 92.6 %
• Courant nominal : 8.40 à 35.50 A
• Vitesse nominale : 970 à 1475 tr/min
• Vitesse max : 980 à 1525 tr/min
• Fréquence max : 51 à 69 Hz
• Efficacité énergétique semaine : 70.1 à 74.8 %
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Indice de protection : IP55
• Classe thermique : THCL155
• Poids des versions : 175.00 à 294.00 kg
• Longueur T : 885 à 1125 mm
