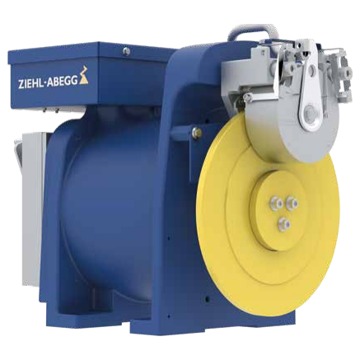

Machine d'ascenseur gearless à aimants permanents
Ziehl-Abegg ZATOP AM AM200

Présentation
• La machine d'ascenseur gearless Ziehl-Abegg ZAtop AM AM200 est conçue pour la motorisation d'ascenseurs avec entraînement direct sans réducteur
• Elle est équipée d'un moteur synchrone à aimants permanents de type NdFeB assurant un couple élevé pour des charges jusqu'à 2750 kg
• Ce modèle intègre un système de freinage certifié avec circuits séparés pour le frein de service et le frein de secours
• Sa conception compacte avec une largeur structurelle jusqu'à 385 mm permet l'installation dans des gaines étroites
• Le système de refroidissement par surface et la surveillance de température intégrée garantissent un fonctionnement fiable et silencieux avec des émissions sonores jusqu'à 55 dB(A)

Applications
• Motorisation d'ascenseurs de passagers avec entraînement gearless à traction par câbles
• Modernisation d'installations d'ascenseurs existantes nécessitant une réduction du bruit et de la consommation énergétique
• Équipement de nouveaux bâtiments résidentiels ou tertiaires avec ascenseurs de charge utile jusqu'à 2500 lb ou 1130 kg

Avantages
• Fonctionnement à faible niveau sonore avec des émissions acoustiques inférieures ou égales à 55 dB(A) pour un confort accru des usagers
• Couple nominal élevé de 240 à 440 Nm permettant de couvrir un large éventail de charges et de vitesses d'ascenseur
• Freinage sécurisé grâce à des circuits de frein de service et de frein d'urgence séparés pouvant participer à la protection contre les survitesses et les mouvements involontaires de la cabine

Conception
• Moteur synchrone à aimants permanents de type NdFeB avec isolation de classe F et surveillance de température intégrée
• Système de frein certifié avec surveillance par micro-interrupteur et possibilité de déverrouillage manuel par câble Bowden en option
• Codeur absolu de type EnDat associé à une poulie de traction protégée par un carter et des protège-câbles

Caractéristiques techniques
• Couple nominal AM200.15A : 240 Nm
• Couple nominal AM200.23A : 330 Nm
• Couple nominal AM200.30A : 440 Nm
• Charge max sur arbre AM200.15A : 2750 kg
• Plage de vitesse nominale AM200.15A : 186-426 tr/min
• Plage de vitesse nominale AM200.30A : 120-276 tr/min
• Puissance utile AM200.15A : 4.7-10.7 kW
• Puissance utile AM200.23A : 6.4-14.7 kW
• Puissance utile AM200.30A : 5.5-12.7 kW
• Largeur structurelle max : 385 mm
• Longueur L1 AM200.15A : 600 mm
• Longueur L1 AM200.30A : 601 mm
• Diamètre poulie de traction D1 AM200.15A : 160 mm
• Diamètre poulie de traction D1 AM200.30A : 248 mm
• Poids machine AM200.15A : 227 kg
