Présentation

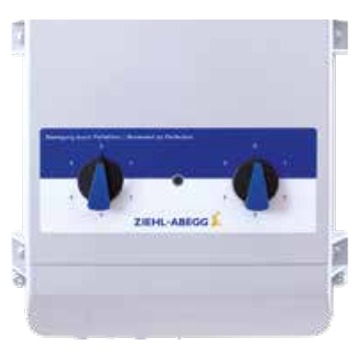

• La commande de transformateur Ziehl-Abegg RUE est conçue pour piloter des ventilateurs monophasés à plusieurs vitesses dans les installations de ventilation et d'extraction d'air
• Elle permet la sélection de deux vitesses de fonctionnement distinctes grâce à deux commutateurs à cinq positions intégrés
• Ce modèle intègre un transformateur de commande fonctionnant en alimentation monophasée 230 V 50/60 Hz pour une adaptation précise de la vitesse de rotation
• Sa conception robuste avec boîtier de protection de classe IP54 autorise une installation en environnement technique contraignant
• Le système peut être complété par des équipements externes tels qu'une horloge de programmation ou un contact de commande déporté selon le schéma de raccordement du fabricant
Applications
• Régulation de la vitesse de ventilateurs monophasés dans les systèmes de ventilation d'extraction d'air en bâtiments tertiaires
• Commande de ventilateurs dans des installations de traitement d'air nécessitant deux régimes de fonctionnement distincts
• Pilotage de ventilateurs d'extraction d'air dans des locaux techniques, ateliers ou entrepôts
• Adaptation du débit d'air sur des caissons de ventilation équipés de moteurs monophasés sans contacts thermiques
• Commande centralisée de plusieurs ventilateurs compatibles via un commutateur de vitesse par transformateur
Avantages
• Régulation simple de la vitesse sur cinq positions pour chacune des deux vitesses sélectionnables
• Protection de l'installation grâce à la limitation par fusible de ligne et au respect du courant assigné du transformateur
• Utilisation dans des ambiances jusqu'à 40°C grâce à une température ambiante maximale clairement définie
• Installation facilitée par un boîtier compact avec dimensions normalisées et indices de protection adaptés
• Compatibilité avec des accessoires de commande externe tels qu'un minuteur ou un contact de commande séparé
Conception
• Alimentation monophasée 230 V 50/60 Hz assurant une compatibilité avec la plupart des réseaux électriques standards
• Deux commutateurs à cinq positions permettant de sélectionner différents enroulements du transformateur pour ajuster la tension moteur
• Boîtier de commande de protection IP54 protégeant contre la poussière et les projections d'eau
• Bornier de raccordement prévu pour un moteur monophasé sans contacts thermiques intégrés
• Dissipation thermique dimensionnée pour évacuer la puissance perdue du transformateur selon le courant assigné
Caractéristiques techniques
• Alimentation électrique : 230 V
• Fréquence : 50 Hz
• Nombre de phases : 1
• Nombre de vitesses sélectionnables : 2
• Nombre de positions de commutation par vitesse : 5
• Courant assigné modèle RUE-2G : 2 A
• Courant assigné modèle RUE-4G : 4 A
• Courant assigné modèle RUE-7.5G : 7.5 A
• Température assignée du transformateur : 40°C
• Température ambiante maximale de fonctionnement : 40°C
• Fusible de ligne maximal modèle RUE-2G : 4 A
• Fusible de ligne maximal modèle RUE-4G : 6 A
• Fusible de ligne maximal modèle RUE-7.5G : 8 A
• Puissance de dissipation thermique modèle RUE-2G : 25 W
• Puissance de dissipation thermique modèle RUE-4G : 35 W
• Puissance de dissipation thermique modèle RUE-7.5G : 45 W
• Indice de protection du boîtier : IP54
• Poids modèle RUE-2G : 3.55 kg
• Poids modèle RUE-4G : 4.80 kg
• Poids modèle RUE-7.5G : 6.30 kg
• Largeur du boîtier : 240 mm
• Hauteur du boîtier : 284 mm
• Profondeur du boîtier : 132 mm
