Présentation

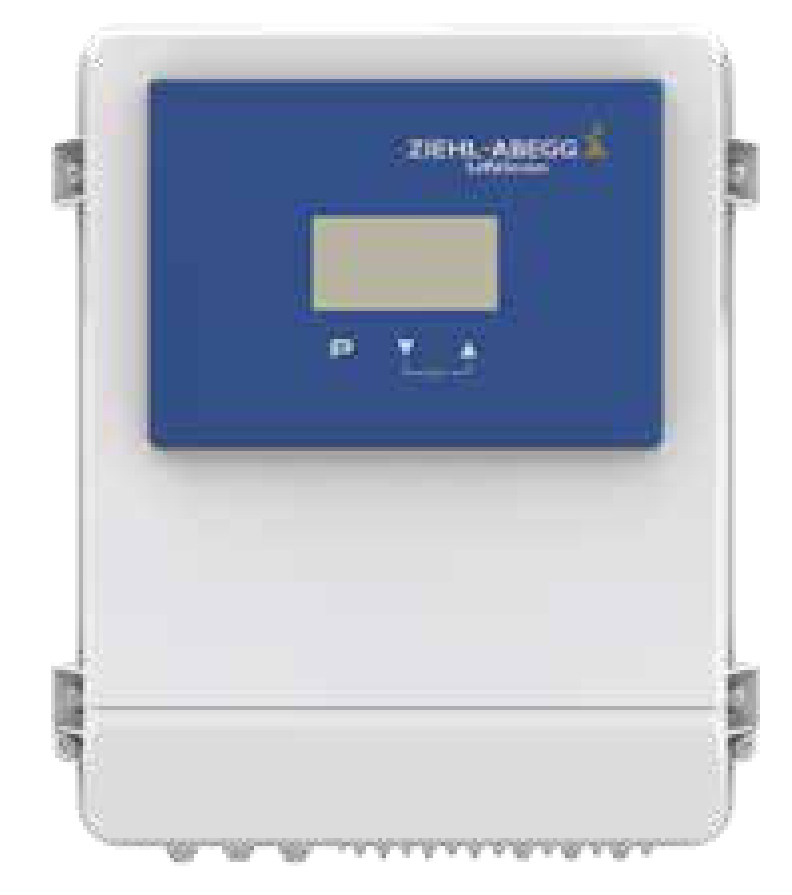

• Le module de régulation Ziehl-Abegg CKE-3ARV / CKG-3RVE est conçu pour le pilotage des ventilateurs et des étages d'humidification adiabatique sur aérorefroidisseurs
• Équipé d'un affichage multifonction à cristaux liquides avec textes en clair, il facilite la mise en service et l'exploitation quotidienne
• Ce modèle gère un signal de sortie analogique 0-10 V pour la régulation de vitesse des ventilateurs en fonction de la pression ou de la température
• Sa conception permet l'activation par relais de jusqu'à trois étages de pulvérisation pour augmenter la puissance de refroidissement en période de forte charge
• Le système intègre également des fonctions de protection antigel en commandant la pompe d'eau et les vannes de fermeture ou de vidange
Applications
• Régulation de la vitesse des ventilateurs sur condenseurs et aérorefroidisseurs en fonction de la température
• Commande de la pression de condensation sur installations de réfrigération et de climatisation
• Pilotage des étages d'humidification adiabatique pour le renforcement ponctuel de la puissance de refroidissement
• Gestion de la protection antigel des circuits d'eau avec fermeture de l'alimentation principale et ouverture des vannes de vidange
• Supervision et signalisation d'états de fonctionnement et de défauts sur installations de ventilation et de refroidissement
Avantages
• Affichage à cristaux liquides en texte clair offrant une lecture immédiate des paramètres et états de fonctionnement
• Mise en service simplifiée grâce à des modes de fonctionnement prédéfinis pour la température, la pression et l'activation externe
• Flexibilité de raccordement avec trois entrées analogiques, six entrées numériques et deux sorties analogiques programmables
• Adaptation aisée à de nombreuses configurations grâce à des sorties relais paramétrables pour pulvérisation, pompe et vannes
• Version murale en indice de protection IP54 ou version encastrée en indice de protection IP20 pour répondre à différents environnements
Conception
• Afficheur multifonction à cristaux liquides avec sélection de plusieurs langues de menu
• Trois entrées analogiques E1, E2 et E3 paramétrables pour signaux 0-10 V, 0-20 mA ou 4-20 mA et sonde de température extérieure
• Six entrées numériques D1 à D6 affectables aux fins de contacts de fin de course de vannes, autorisations, consignes et signaux de défaut
• Deux sorties analogiques A1 et A2 dont A1 en 0-10 V pour la commande de variateurs de vitesse et A2 programmable pour différents modes
• Deux sorties relais K1 et K2 configurables pour les étages de pulvérisation, la pompe, le robinet d'alimentation, les signalisations et les limites
Caractéristiques techniques
• Tension d'alimentation CKE-3ARV : 100-240 V
• Fréquence d'alimentation CKE-3ARV : 50-60 Hz
• Puissance thermique dissipée CKE-3ARV : 30 W
• Température ambiante maximale CKE-3ARV : 40 °C
• Indice de protection CKE-3ARV : IP54
• Poids CKE-3ARV : 3.26 kg
• Dimensions CKE-3ARV : 270 x 323 x 154 mm
• Tension de commande CKG-3RVE : 24 V
• Puissance thermique dissipée CKG-3RVE : 10 W
• Température ambiante maximale CKG-3RVE : 40 °C
• Indice de protection CKG-3RVE : IP20
• Poids CKG-3RVE : 0.40 kg
• Dimensions CKG-3RVE : 157 x 111 x 59 mm
• Nombre d'entrées analogiques : 3 unités
• Nombre d'entrées numériques : 6 unités
• Nombre de sorties analogiques : 2 unités
• Nombre de sorties relais : 2 unités
