Présentation

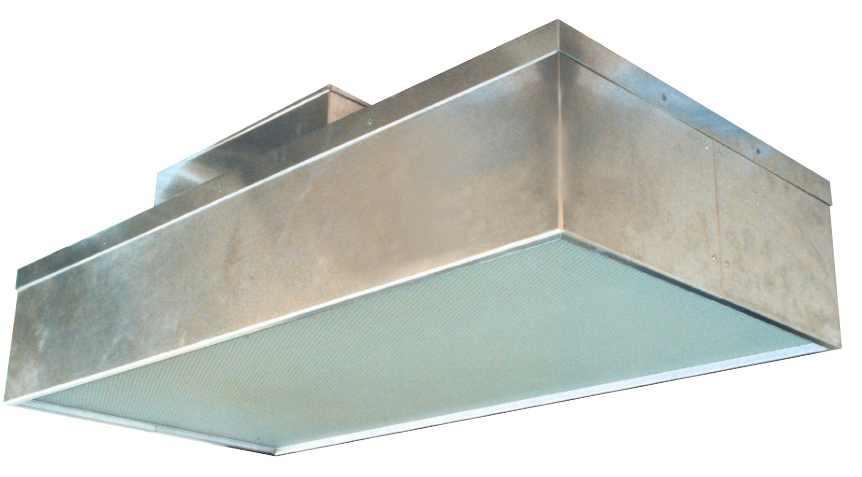

• Le module autonome filtre ventilateur France Air MODULAC est conçu pour la génération d'air propre en salles propres et zones à atmosphère contrôlée
• Il assure une diffusion d'air filtré de très haute efficacité grâce à un filtre absolu de classe ULPA U15 ou HEPA H13 associé à un préfiltre
• Équipé d'un ventilateur centrifuge à très basse consommation et d'un piège à sons, il garantit un fonctionnement silencieux adapté aux environnements sensibles
• Ce modèle peut être inséré rapidement dans un plafond suspendu, un châssis autoporteur ou un poste de travail pour transformer une zone grise en zone propre
• Le système de régulation disponible en versions à commutateur, variateur ou moteur à commutation électronique s'adapte précisément aux exigences de débit et d'encrassement du filtre
Applications
• Création de salles propres complètes classées entre ISO5 et ISO8
• Réalisation de mini environnements ultra propres localisés dans des salles déjà classées
• Traitement d'air par flux turbulent dans des salles ISO7 ou ISO8
• Traitement d'air par flux unidirectionnel avec reprise par caillebotis pour salles ISO5 ou ISO7
• Création de zones à flux unidirectionnel ISO5 dans des zones de classe inférieure
Avantages
• Consommation électrique réduite avec ventilateur très basse consommation de 70 W pour un module 1210 x 600 à moteur à commutation électronique
• Niveau sonore faible inférieur à 60 dB(A) pour un confort optimal des opérateurs
• Solution économique permettant la transformation à moindre coût d'une zone grise en zone propre
• Installation simplifiée par insertion directe dans un plafond suspendu, un poste de travail ou un châssis autoporteur
• Maintien automatique du débit d'air soufflé en fonction de l'encrassement du filtre grâce au moteur à commutation électronique
Conception
• Caisson en tôle d'aluminium 1,6 mm brossée intégrant un piège à sons haute performance
• Préfiltre de classe G2 lavable et démontable par le dessus pour la protection du filtre absolu
• Filtre très haute efficacité ULPA U15 avec efficacité 99,9995 % à 0,12 um ou filtre HEPA H13 en option
• Version standard avec média filtrant luté sur cadre et versions RSR ou RSRE équipées d'un filtre à joint gel
• Grille de diffusion en tôle perforée sur versions RSR et RSRE et grille à métal déployé en sous face de filtre sur modèles standards
• Moto-ventilateur centrifuge à entraînement direct monté sur roulements graissés à vie avec protection thermique de surcharge
• Système de régulation moteur embarqué avec fonctions variables selon le type de commande choisi
• Prises d'injection et de contrôle 100 % accessibles depuis la salle sur les modèles RSR et RSRE pour les tests d'intégrité
Caractéristiques techniques
• Dimensions module 12-12 RSRE ECM : 1210 x 1210 x 455 mm
• Poids module 12-12 RSRE ECM : 68 kg
• Débit à 0,45 m/s module 12-12 RSRE ECM : 2200 m3/h
• Perte de pression finale conseillée module 12-12 RSRE ECM : 360 Pa
• Puissance à 0,45 m/s module 12-12 RSRE ECM : 130 W
• Intensité max au démarrage module 12-12 RSRE ECM : 3,2 A
• Niveau acoustique module 12-12 RSRE ECM : 51 dB(A)
• Débit à 0,45 m/s module 12-6 STD COM ou VAR : 1100 m3/h
• Puissance à 0,45 m/s module 12-6 STD COM ou VAR : 220 W
• Niveau acoustique module 12-6 STD COM ou VAR : 50 dB(A)
• Débit à 0,45 m/s module 6-6 STD ECM : 500 m3/h
• Puissance à 0,45 m/s module 6-6 STD ECM : 80 W
• Niveau acoustique module 6-6 STD ECM : 45 dB(A)
• Débit à 0,45 m/s module 5-5 STD ECM : 490 m3/h
• Puissance à 0,45 m/s module 5-5 STD ECM : 130 W
