Présentation

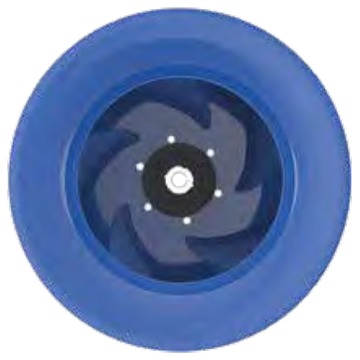

• La roue de ventilateur centrifuge Ziehl-Abegg RH ZAbluefin est conçue pour l'entraînement par moteur normalisé dans des applications de ventilation industrielles et tertiaires
• Équipée d'un moyeu à serrage ou d'un moyeu fixe, elle s'adapte précisément aux arbres moteurs selon la classification normalisée
• Ce modèle de roue ZAbluefin optimise le transfert d'énergie aéraulique grâce à un profil d'aubes spécifique limitant les pertes et le bruit
• Sa conception robuste avec moyeu boulonné et traitement de surface adapté assure une longue durée de vie en service continu
• Le système de fixation par moyeu à bague de serrage facilite le montage et le démontage lors des opérations d'entretien
Applications
• Ventilation d'extraction d'air dans les bâtiments tertiaires et industriels
• Reprise et soufflage d'air dans les centrales de traitement d'air équipées de moteurs normalisés
• Refroidissement d'équipements et de machines nécessitant des roues centrifuges à haut rendement
• Renouvellement d'air dans les installations de ventilation générale ou process
• Modernisation de ventilateurs existants par remplacement de la roue pour améliorer les performances
Avantages
• Profil d'aubes ZAbluefin étudié pour réduire le niveau sonore tout en maintenant un rendement aéraulique élevé
• Large plage de diamètres d'alésage permettant l'adaptation sur de nombreux moteurs normalisés
• Moyeu boulonné avec bague de serrage facilitant un montage sûr et centré sur l'arbre moteur
• Traitements de surface spécifiques des moyeux pour une meilleure protection contre la corrosion
• Gamme dimensionnelle étendue offrant de multiples possibilités d'intégration dans des carters et caissons existants
Conception
• Roue à pales courbes montées sur moyeu central boulonné
• Versions avec moyeu à bague de serrage ou moyeu fixe à alésage interne
• Alésage de moyeu adapté à la classification du moteur de 19 mm à 65 mm
• Protection de surface des moyeux par phosphatation, peinture ou huilage selon la version
• Perçages de fixation normalisés avec répartition angulaire de 6 à 16 trous
Caractéristiques techniques
• Diamètre extérieur roue minimum : 277 mm
• Diamètre extérieur roue maximum : 1230 mm
• Diamètre d'alésage moyeu minimum : 19 mm
• Diamètre d'alésage moyeu maximum : 65 mm
• Largeur de roue B2 minimum : 78 mm
• Largeur de roue B2 maximum : 345 mm
• Nombre de trous de fixation minimum : 6 unités
• Nombre de trous de fixation maximum : 16 unités
• Angle de répartition des trous : 22.5 °
• Hauteur totale H minimum : 257 mm
• Hauteur totale H maximum : 1041 mm
• Hauteur de moyeu H2 minimum : 40 mm
• Hauteur de moyeu H2 maximum : 208 mm
• Longueur d'arbre admissible U minimum : 3.8 mm
• Longueur d'arbre admissible U maximum : 19 mm
