Présentation

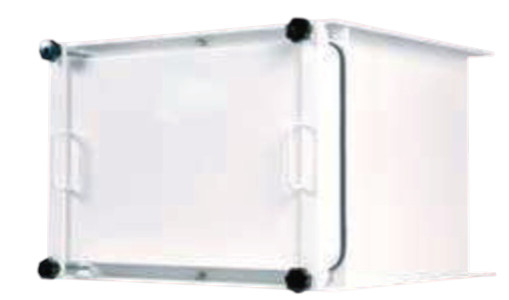

• Le caisson porte-filtre France Air SÉCUR'AIR est conçu pour la filtration de sécurité de l'air extrait en environnements à risques microbiologiques ou chimiques
• Il permet le changement de filtres haute et très haute efficacité sans exposition des opérateurs ni contamination de l'environnement
• Équipé d'un système de sac intégré de type bag-in bag-out, il assure un confinement total des filtres pendant les opérations de maintenance
• Sa conception modulaire autorise l'assemblage de plusieurs caissons pour obtenir de forts débits d'air et des étages de double ou triple filtration
• Le système est validé pour une étanchéité jusqu'à ± 5000 Pa avec une pénétration locale au plan de joint inférieure à 0,01 %
Applications
• Air extrait en laboratoire de sécurité microbiologique de confinement P3 ou P4
• Traitement d'air dans l'industrie pharmaceutique, chimique ou nucléaire
• Ventilation et confinement d'air en hôpitaux, biotechnologies et animaleries
• Installations nécessitant un changement de filtres sans risque de contamination pour l'opérateur
• Systèmes de traitement d'air avec confinement renforcé pour particules, molécules ou composés toxiques
Avantages
• Le système bag-in bag-out assure une protection maximale des opérateurs lors du remplacement des filtres
• L'étanchéité du caisson est validée jusqu'à une pression de ± 5000 Pa pour garantir la sécurité de fonctionnement
• Une bride à double gorge permet un changement de sac sans rupture de confinement
• Le serrage des filtres par cadre inox sur toute la périphérie assure une parfaite tenue et une fuite minimale
• La conception modulaire Sécur'air Compo autorise un montage en série ou en parallèle pour adapter le débit d'air et les niveaux de filtration
Conception
• Caisson et plan de joint en tôle d'acier d'épaisseur 2 mm soudé étanche et peint en blanc
• Cadre de serrage en acier inoxydable appuyant sur la périphérie entière du filtre et actionné par deux leviers pivotants
• Mise en place du sac plastique de confinement par jonc élastique sur bride à double gorge fournis avec le produit
• Porte de fermeture en tôle d'acier RAL 9010 avec deux poignées et dispositif de sécurité contrôlant la présence du filtre
• Raccordement au réseau par bride rectangulaire pré-percée avec prises de pression en amont et en aval du filtre
Caractéristiques techniques
• Nombre de dimensions de caissons : 3 modèles
• Dimensions caisson 3 - 3 : 406 x 406 mm
• Dimensions caisson 3 - 6 : 711 x 406 mm
• Dimensions caisson 6 - 6 : 711 x 711 mm
• Profondeur de filtres utilisables : 150 mm
• Profondeur de filtres utilisables max : 292 mm
• Poids caisson 3 - 3 avec filtre 150 mm : 15 kg
• Poids caisson 3 - 3 avec filtre 292 mm : 22 kg
• Poids caisson 3 - 6 avec filtre 150 mm : 27 kg
• Poids caisson 3 - 6 avec filtre 292 mm : 37 kg
• Poids caisson 6 - 6 avec filtre 150 mm : 47 kg
• Poids caisson 6 - 6 avec filtre 292 mm : 64 kg
• Étanchéité caisson validée : ± 5000 Pa
• Pénétration locale au plan de joint : moins de 0,01 %
• Épaisseur tôle d'acier du caisson : 2 mm
