Présentation

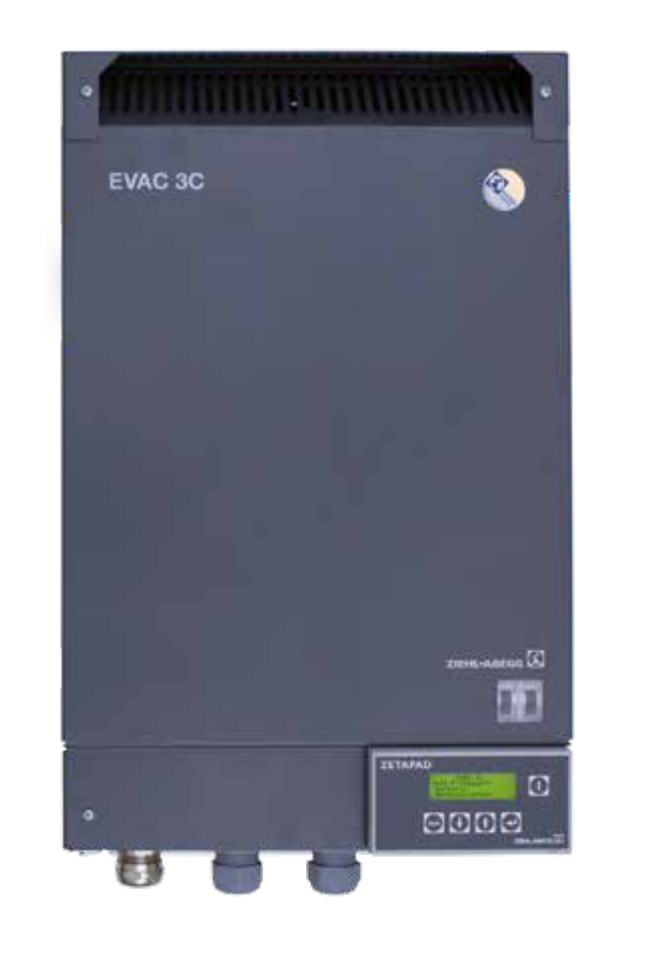

• L'unité d'évacuation Ziehl-Abegg EVAC 3C est conçue pour assurer les déplacements de secours des ascenseurs en cas de coupure de l'alimentation principale
• Elle surveille en continu l'alimentation du réseau triphasé et isole l'onduleur de fréquence dès qu'une phase d'alimentation fait défaut
• Ce modèle bascule automatiquement sur une alimentation par batterie avec une vitesse réduite pour permettre l'évacuation en toute sécurité
• Sa conception permet une installation murale aussi bien dans la salle des machines que dans la gaine d'ascenseur
• Le système est piloté et configuré via un terminal déporté ZApad offrant une exploitation simple et sécurisée
Applications
• Sécurisation des installations d'ascenseurs dans les bâtiments tertiaires et résidentiels
• Evacuation des passagers bloqués en cabine lors d'une défaillance du réseau électrique
• Continuité limitée de service pour l'éclairage de cabine et la commande de porte d'ascenseur
Avantages
• Surveillance intégrée du réseau permettant une détection rapide des défauts d'alimentation
• Permet l'évacuation contrôlée quelle que soit la charge de la cabine au moment de la coupure
• Réduction des interventions de personnels extérieurs pour la libération des passagers coincés
• Installation facilitée grâce aux borniers dédiés et aux câbles préfabriqués
• Interface claire avec voyants à diodes électroluminescentes pour l'état de marche et de défaut
Conception
• Montage mural possible en salle des machines ou directement dans la gaine d'ascenseur
• Compatibilité avec moteurs synchrones et asynchrones pilotés par variateurs de fréquence Ziehl-Abegg ZAdyn
• Chargeur intégré pour la recharge contrôlée de batteries au plomb étanche à gel
• Contacteurs de puissance intégrés pour le basculement automatique du mode réseau au mode batterie
• Redresseur intégré 230 VAC 500 W pour l'alimentation de l'armoire de commande, de l'éclairage de cabine, de l'entraînement de porte et du frein moteur
Caractéristiques techniques
• Tension nominale d'alimentation : 400 V
• Type de réseau d'alimentation : 3 phases
• Fréquence du réseau : 50-60 Hz
• Courant nominal version EVAC 3C032 : 32 A
• Courant nominal version EVAC 3C050 : 50 A
• Courant nominal version EVAC 3C074 : 74 A
• Tension de batterie : 120-180 VDC
• Durée d'évacuation disponible : 60 min
• Puissance du redresseur intégré : 500 W
• Tension de sortie redresseur : 230 VAC
• Nombre de sorties relais : 4 sorties
• Nombre d'entrées numériques : 4 entrées
• Tension des entrées numériques : 24 VDC
• Poids version EVAC 3C032 : 33.20 kg
• Poids version EVAC 3C050 : 34.70 kg
• Poids version EVAC 3C074 : 38.40 kg
