Présentation

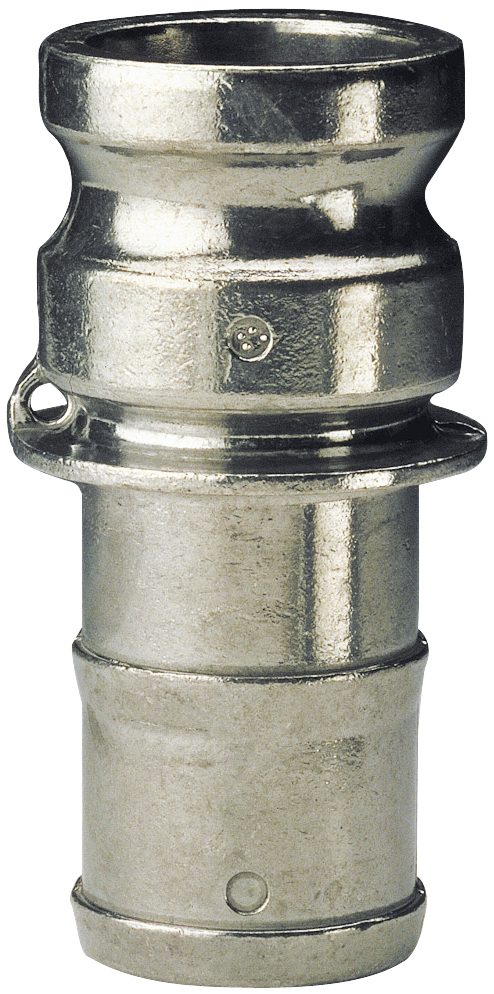

• Le raccord rapide à cames Sferaco 2205 Adaptateur cannelé E est conçu pour le raccordement rapide de flexibles sur des réseaux de fluides courants
• Il est équipé d'un corps en aluminium offrant une bonne tenue mécanique tout en restant léger
• Ce modèle utilise un profil cannelé pour assurer une excellente tenue du flexible lors du serrage
• Sa conception est adaptée aux fluides du groupe 2 dans une plage de température standard en industrie
• Le système de raccordement est compatible avec les normes de cames de type industriel MIL-C-27487 et A-A 59326
Applications
• Raccordement rapide de flexibles sur réseaux de distribution de fluides courants en industrie
• Equipements mobiles nécessitant un montage et un démontage fréquents des flexibles
• Installations de transfert de liquides compatibles du groupe 2 sur sites de production ou chantiers
Avantages
• Sécurisation du flexible grâce à l'embout cannelé qui améliore l'adhérence du collier de serrage
• Réduction des temps d'intervention grâce au système de raccord rapide à cames normalisé
• Large choix de diamètres nominaux permettant d'adapter le raccord à de nombreuses installations
Conception
• Corps en aluminium moulé pour un compromis entre légèreté et robustesse
• Cames en laiton pour une meilleure résistance à l'usure lors des manoeuvres de verrouillage
• Raccordement taraudé ou fileté compatible avec les filetages standards de type BSP selon les séries associées
Caractéristiques techniques
• Plage de température de service : -10 °C à 80 °C
• Pression de service recommandée aluminium diamètre 1/2 pouce : 11 bar
• Pression de service recommandée aluminium diamètre 3/4 pouce : 16 bar
• Pression de service recommandée aluminium diamètre 2 pouces : 11 bar
• Pression de service recommandée aluminium diamètre 4 pouces : 7 bar
• Longueur adaptateur cannelé E diamètre 1/2 pouce : 72 mm
• Longueur adaptateur cannelé E diamètre 3/4 pouce : 102 mm
• Longueur adaptateur cannelé E diamètre 1 pouce : 102 mm
• Longueur adaptateur cannelé E diamètre 1 pouce 1/4 : 108 mm
• Longueur adaptateur cannelé E diamètre 1 pouce 1/2 : 113 mm
• Longueur adaptateur cannelé E diamètre 2 pouces : 131 mm
• Longueur adaptateur cannelé E diamètre 2 pouces 1/2 : 142 mm
• Longueur adaptateur cannelé E diamètre 3 pouces : 166 mm
• Longueur adaptateur cannelé E diamètre 4 pouces : 173,5 mm
