Présentation

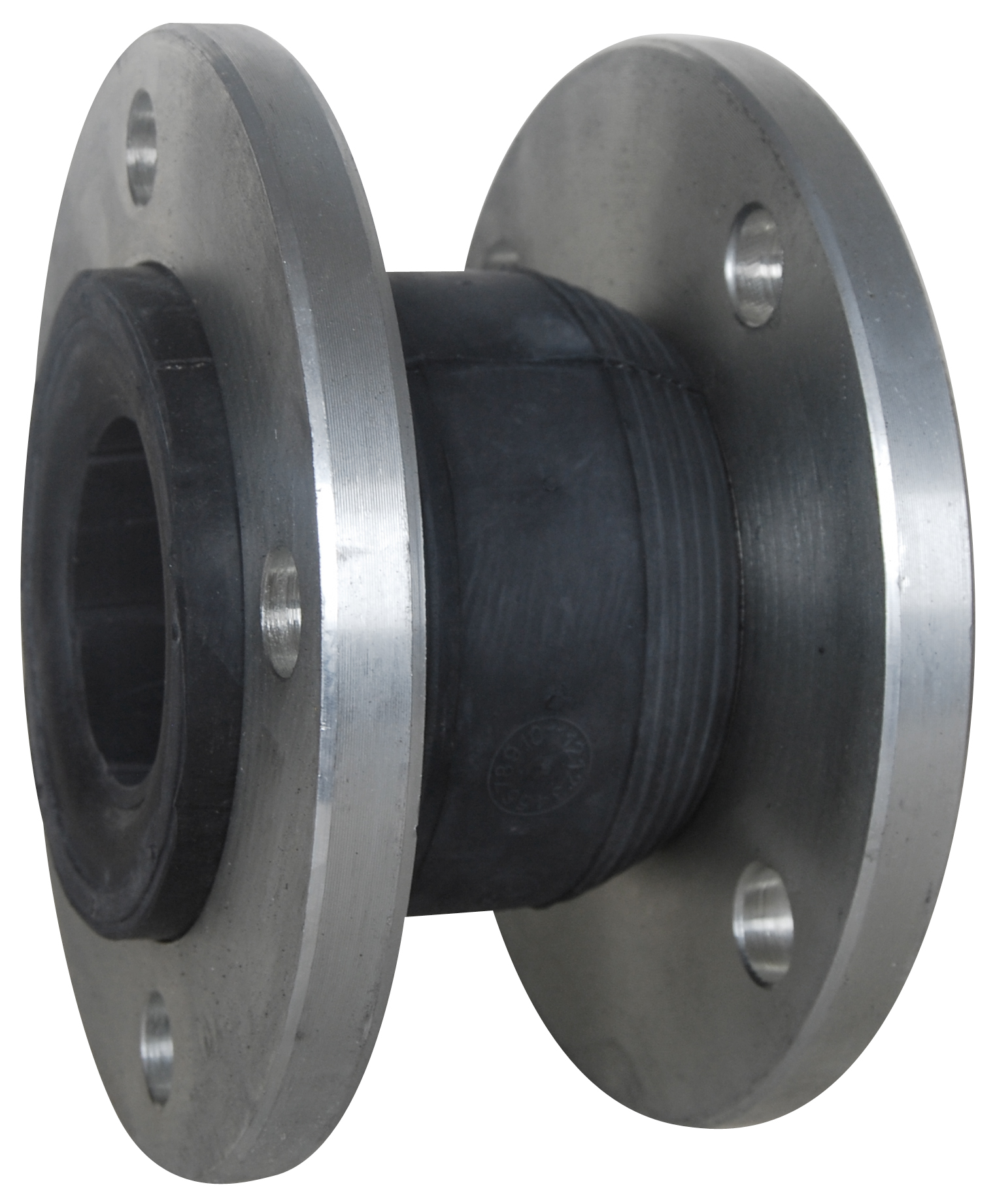

• Le manchon compensateur Sferaco 1506 NBR PN10 LONGUEUR 130 est conçu pour le raccordement flexible de canalisations sur réseaux d'huiles minérales, d'hydrocarbures et de fuel
• Il permet l'absorption des vibrations, des bruits et des dilatations thermiques dans les installations hydrauliques industrielles
• Équipé de brides tournantes électro-zinguées, il facilite l'alignement et le montage sur des réseaux en PN10 ou PN16
• Sa conception en élastomère NBR avec renforts en acier trempé et toile nylon garantit une bonne tenue mécanique et une résistance aux pressions jusqu'à 16 bars
• Le système de simple soufflet en NBR assure une flexibilité suffisante tout en maintenant une longueur constante de 130 mm selon le diamètre nominal
Applications
• Réseaux de transport d'huiles minérales dans les installations industrielles
• Lignes de distribution de fuel pour chaufferies et groupes de production thermique
• Réseaux hydrauliques véhiculant des hydrocarbures dans les sites pétroliers et chimiques
Avantages
• Absorption efficace des vibrations et des bruits pour protéger les équipements et les tuyauteries
• Compensation des dilatations linéaires et des petits désalignements de canalisations
• Brides tournantes électro-zinguées simplifiant le montage et le positionnement sur les réseaux PN10 ou PN16
Conception
• Corps élastomère en NBR de type simple soufflet pour une bonne flexibilité
• Brides tournantes en acier électro-zingué compatibles avec la norme EN 1092-1
• Câble en acier trempé intégré pour le maintien et la résistance à la pression
• Renfort interne en toile nylon pour renforcer la tenue mécanique sous pression
Caractéristiques techniques
• Pression de service max : 16 bars
• Pression nominale : 10/16 bars
• Diamètre nominal disponible : 32 à 200 mm
• Longueur constructive : 130 mm
• Plage de température de service : -10 à +80 °C
• Type d'élastomère : NBR simple soufflet 1 onde
• Norme de brides : EN 1092-1 PN10/16
• Matière des brides : acier électro-zingué 1 couche
• Renfort textile : toile nylon 2 couches
• Option limiteur d'écartement compatible : 1 jeu Fig. 98604 ou 98606
