Présentation

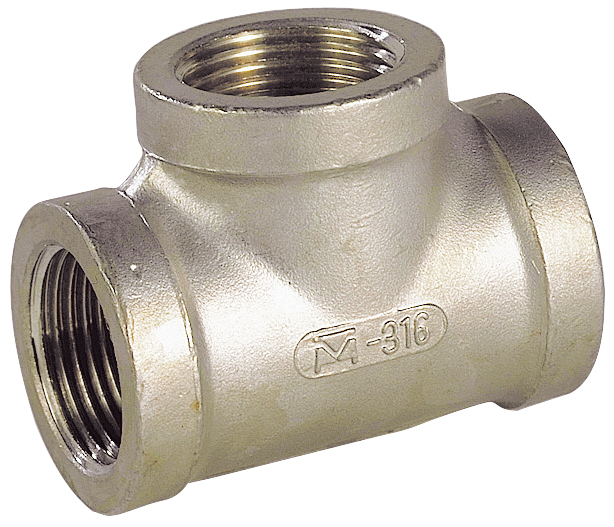

• Le raccord en T femelle Sferaco 2003 T femelle est conçu pour l'assemblage de canalisations et de réseaux de fluides industriels
• Il est équipé d'un corps en inox ASTM A351 CF8M offrant une excellente résistance à la corrosion et aux fluides agressifs
• Ce modèle est adapté aux fluides courants compatibles du groupe 2 sous une pression de service contrôlée
• Sa conception filetée selon les normes ISO 228/1 et ISO 7/1 facilite l'intégration sur des installations existantes
• Le raccord en T femelle Sferaco 2003 T femelle est disponible en plusieurs diamètres nominaux pour s'adapter à de nombreuses configurations hydrauliques
Applications
• Distribution de fluides courants dans les réseaux industriels et tertiaires
• Réalisation de dérivations et de piquages sur des canalisations existantes
• Montage de circuits hydrauliques en inox pour process et utilités
• Réseaux de transport de fluides compatibles du groupe 2 en milieu agroalimentaire ou chimique
Avantages
• Résistance élevée à la corrosion grâce à l'inox ASTM A351 CF8M
• Compatibilité avec de nombreux fluides courants du groupe 2 sous 20 bars de pression de service
• Filetages conformes aux normes ISO 228/1 et ISO 7/1 assurant une parfaite interchangeabilité
• Large choix de diamètres nominaux de 1/8 pouce à 4 pouces pour couvrir de multiples besoins
• Procédé de fabrication par cire perdue garantissant une bonne qualité dimensionnelle
Conception
• Corps en acier inoxydable ASTM A351 CF8M moulé par procédé de cire perdue
• Raccords taraudés cylindriques selon la norme ISO 228/1
• Filetages coniques selon la norme ISO 7/1 pour certains assemblages
• Conception prévue pour une pression de service maximale de 20 bars
• Plage de température d'utilisation allant de -25 °C à +180 °C
Caractéristiques techniques
• Pression de service maximale : 20 bars
• Température minimale de service : -25 °C
• Température maximale de service : 180 °C
• Matière du corps : inox ASTM A351 CF8M 1
• Diamètre nominal minimum : 1/8 pouce
• Diamètre nominal maximum : 4 pouces
• Longueur pour diamètre 1/8 pouce : 34 mm
• Longueur pour diamètre 1/4 pouce : 39 mm
• Longueur pour diamètre 3/8 pouce : 44 mm
• Longueur pour diamètre 1/2 pouce : 55 mm
• Longueur pour diamètre 3/4 pouce : 60 mm
• Longueur pour diamètre 1 pouce : 70 mm
• Longueur pour diamètre 1 pouce 1/4 : 85 mm
• Longueur pour diamètre 1 pouce 1/2 : 90 mm
• Longueur pour diamètre 2 pouces : 108,5 mm
• Longueur pour diamètre 2 pouces 1/2 : 136 mm
• Longueur pour diamètre 3 pouces : 152 mm
• Longueur pour diamètre 4 pouces : 182 mm
