Présentation

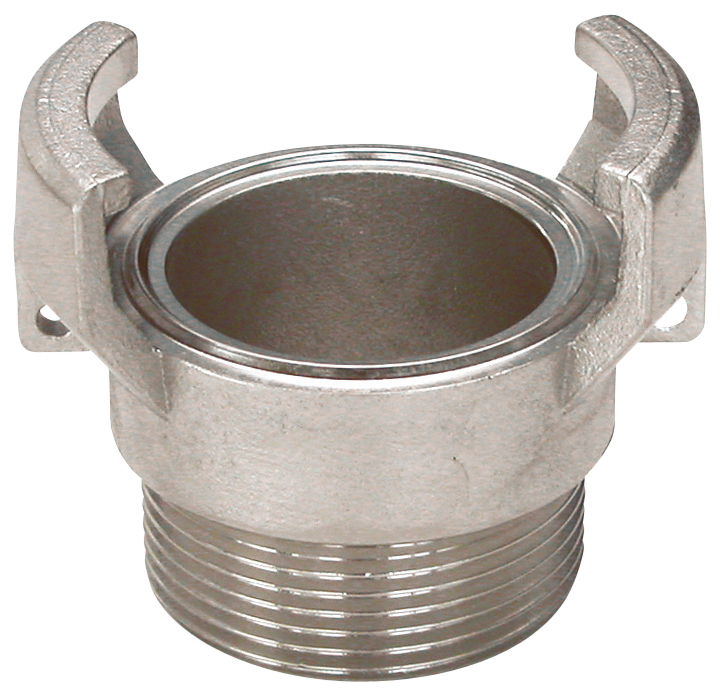

• Le raccord symétrique inox Sferaco 2425 est conçu pour l'assemblage rapide de conduites et flexibles dans les installations hydrauliques
• Il est équipé d'un embout mâle sans verrou en modèle sans joint permettant une adaptation aux systèmes existants déjà équipés de joints compatibles
• Ce modèle est réalisé en inox EN 1.4408 pour assurer une excellente résistance à la corrosion dans les réseaux d'irrigation, de lutte contre l'incendie et de transfert d'hydrocarbures
• Sa conception symétrique normalisée permet un raccordement aisé avec les autres éléments de la gamme de raccords inox Sferaco
• Le système supporte une pression de service jusqu'à 16 bars et une plage de température de -10 °C à +180 °C pour une grande polyvalence d'utilisation
Applications
• Réseaux d'irrigation agricole nécessitant des raccords démontables et résistants à la corrosion
• Installations de lutte contre l'incendie avec alimentation en eau sous pression jusqu'à 16 bars
• Transfert de certains hydrocarbures et fluides compatibles en milieu industriel
• Réseaux temporaires de distribution d'eau sur chantiers ou événements extérieurs
• Lignes de pompage et de refoulement nécessitant des raccords symétriques inox normalisés
Avantages
• Résistance élevée à la corrosion grâce au corps en inox EN 1.4408
• Compatibilité avec une large plage de températures de -10 °C à +180 °C pour de nombreux fluides
• Montage et démontage rapides grâce à la géométrie symétrique normalisée
• Adapté aux pressions de service jusqu'à 16 bars pour des réseaux d'eau ou d'hydrocarbures
• Interchangeabilité avec les autres raccords symétriques inox de la même série Sferaco
Conception
• Corps en inox EN 1.4408 moulé pour une tenue mécanique renforcée
• Pression de service nominale PS 16 bars pour les réseaux de distribution sous pression
• Plage de température de service de -10 °C à +180 °C pour les fluides compatibles
• Filetage ISO 228-1 pour le raccordement taraudé et fileté sur les installations existantes
• Construction conforme à la norme NF EN 29572 garantissant l'interopérabilité des raccords
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service min : -10 °C
• Température de service max : 180 °C
• Matière du corps : inox EN 1.4408
• Norme de construction : NF EN 29572
• Filetage : ISO 228-1
• Diamètre nominal disponible : 20 à 100 mm
• Diamètre de raccordement : 3/4" à 4"
• Longueur version DN20 : 37 mm
• Longueur version DN25 : 43 mm
• Longueur version DN32 : 43,5 mm
• Longueur version DN40 : 53 mm
• Longueur version DN50 : 65 mm
• Longueur version DN65 : 65 mm
• Longueur version DN80 : 78 mm
• Longueur version DN100 : 83 mm
