Présentation
• Le raccord de réparation Sferaco RACCORD REPARATION 1007 est conçu pour l'assemblage et la réparation de réseaux en tube polyéthylène haute densité
• Il permet le raccordement étanche des conduites d'adduction et de distribution d'eau sous pression
• Équipé d'une bague de serrage extérieure, ce raccord assure une fixation fiable du tube sans fuite
• Sa conception en polypropylène et nylon garantit une bonne résistance mécanique et chimique en service
• Le système de montage du tube sans démontage complet du raccord facilite les interventions sur les canalisations existantes
Applications
• Réseaux d'adduction d'eau potable enterrés ou apparents en polyéthylène haute densité
• Distribution d'eau industrielle sur sites tertiaires ou sites de production
• Réseaux d'irrigation agricole utilisant des canalisations en polyéthylène
• Réparation rapide de fuites sur conduites en polyéthylène haute densité
• Extension ou modification de réseaux d'eau existants sans coupure prolongée
Avantages
• Montage du tube sans démontage complet du raccord pour réduire le temps d'intervention
• Compatibilité avec des pressions de service jusqu'à 16 bars selon le diamètre nominal
• Étanchéité renforcée grâce au joint à lèvre en caoutchouc nitrile NBR
• Matériaux en polypropylène et nylon offrant une bonne tenue à la corrosion de l'eau

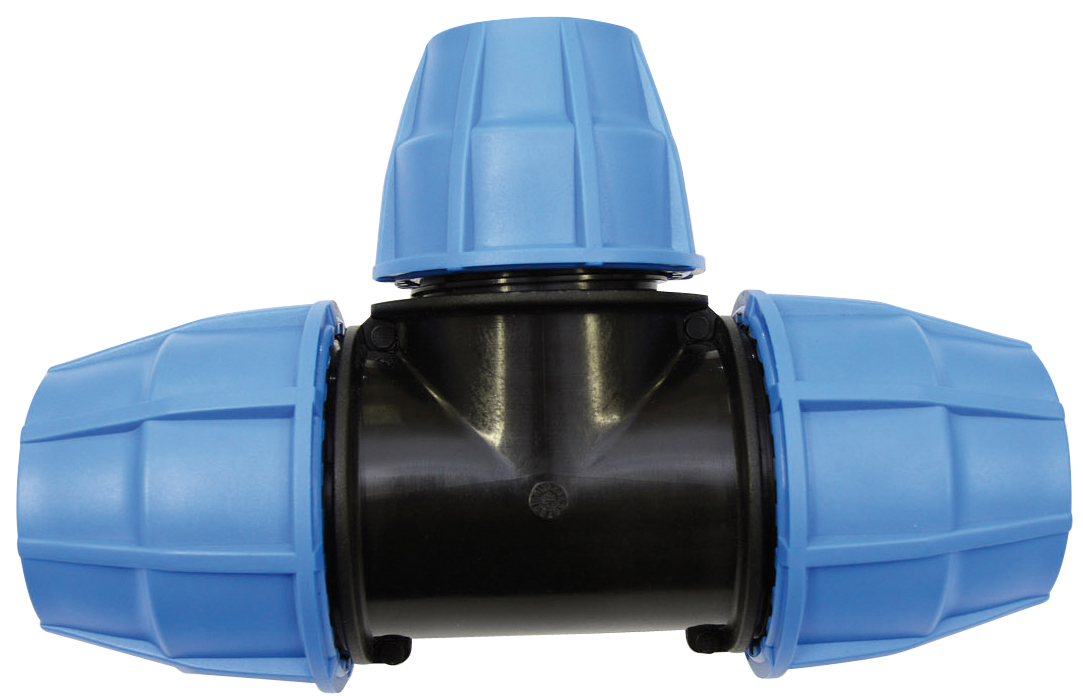

• Large choix de versions droites, manchons et pièces en T pour s'adapter à de nombreux montages
Conception
• Corps de raccord, embout et bague de maintien réalisés en polypropylène
• Bague de serrage en nylon assurant le maintien radial du tube
• Joint à lèvre en caoutchouc nitrile NBR pour l'étanchéité hydraulique
• Raccordement taraudé cylindrique ou fileté conique suivant les versions
• Conception conforme aux agréments DIN 8076 et DVGW pour les raccords polyéthylène
Caractéristiques techniques
• Pression de service jusqu'à DN63 : 16 bars
• Pression de service au-delà de DN63 : 10 bars
• Plage de température de service : -10 °C à +45 °C
• Longueur raccord droit mâle DN20-1/2" : 77 mm
• Longueur raccord droit mâle DN63-2" : 160 mm
• Longueur raccord droit femelle DN16-1/2" : 67,6 mm
• Longueur manchon d'accouplement DN16 : 92,9 mm
• Longueur manchon d'accouplement DN110 : 360 mm
• Longueur en T DN16 : 114,5 mm
• Longueur en T DN63 : 295 mm
• Longueur en T taraudé femelle DN20-1/2" : 144 mm
• Longueur en T taraudé femelle DN63-2" : 295 mm
• Conditionnement standard petits diamètres : 10 pièces
• Conditionnement grands diamètres : 1 pièce
• Directive équipements sous pression 2014/68/UE : produit exclu article 1 paragraphe 2b
