Présentation

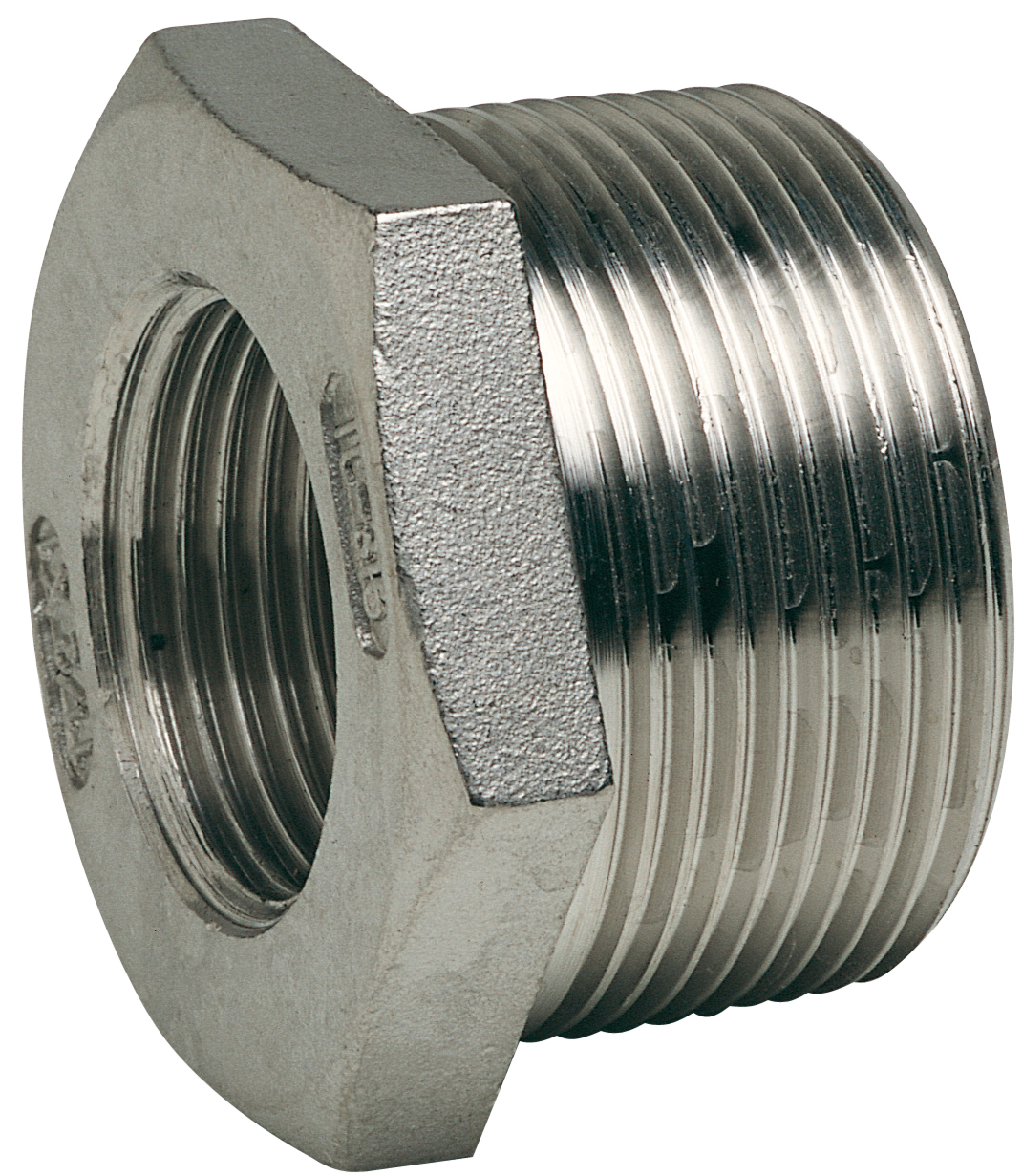

• Le raccord de réduction inox Sferaco Raccord réparation 2024 double réduction mâle - femelle est conçu pour l'adaptation de diamètres sur les réseaux de fluides compatibles du groupe 2
• Il permet de réaliser des raccordements sécurisés entre éléments taraudés cylindriques et filetés coniques dans les installations industrielles et tertiaires
• Ce modèle supporte une pression de service maximale de 20 bars et une plage de température de service de -25 °C à +180 °C
• Sa conception en inox ASTM A351 CF8M assure une excellente résistance à la corrosion et une grande durabilité en service
• Le système de fabrication par procédé de cire perdue garantit une grande précision dimensionnelle et une finition de haute qualité
Applications
• Adaptation de diamètres sur réseaux d'eau industrielle et de fluides compatibles du groupe 2
• Réalisation de réparations rapides sur canalisations taraudées en acier inoxydable
• Montage de lignes de process dans l'industrie, le bâtiment et les installations tertiaires
Avantages
• Résistance élevée à la corrosion grâce au corps en inox ASTM A351 CF8M
• Plage de température de service étendue de -25 °C à +180 °C pour de multiples applications
• Compatibilité avec une pression de service maximale de 20 bars pour les réseaux de fluides sous pression
Conception
• Corps en acier inoxydable ASTM A351 CF8M moulé par procédé de cire perdue
• Extrémités taraudées cylindriques selon la norme ISO 228/1 pour le côté femelle
• Extrémités filetées coniques selon la norme ISO 7/1 pour le côté mâle
Caractéristiques techniques
• Matériau du corps : inox ASTM A351 CF8M
• Pression de service maximale : 20 bars
• Température de service minimale : -25 °C
• Température de service maximale : 180 °C
• Classe de pression : class 150
• Type de filetage femelle : taraudé cylindrique ISO 228/1
• Type de filetage mâle : fileté conique ISO 7/1
• Longueur version 3/8°-1/8° double réduction mâle - femelle : 16,5 mm
• Longueur version 1/2°-1/4° double réduction mâle - femelle : 20 mm
• Longueur version 3/4°-3/8° double réduction mâle - femelle : 21,5 mm
• Longueur version 1°-1/2° double réduction mâle - femelle : 24,5 mm
• Longueur version 1° 1/4-3/4° double réduction mâle - femelle : 27,5 mm
• Longueur version 1° 1/2 -1° double réduction mâle - femelle : 28 mm
• Longueur version 2°-1° 1/4 double réduction mâle - femelle : 31 mm
• Conditionnement standard : 5 à 10 pièces selon le diamètre
