Présentation

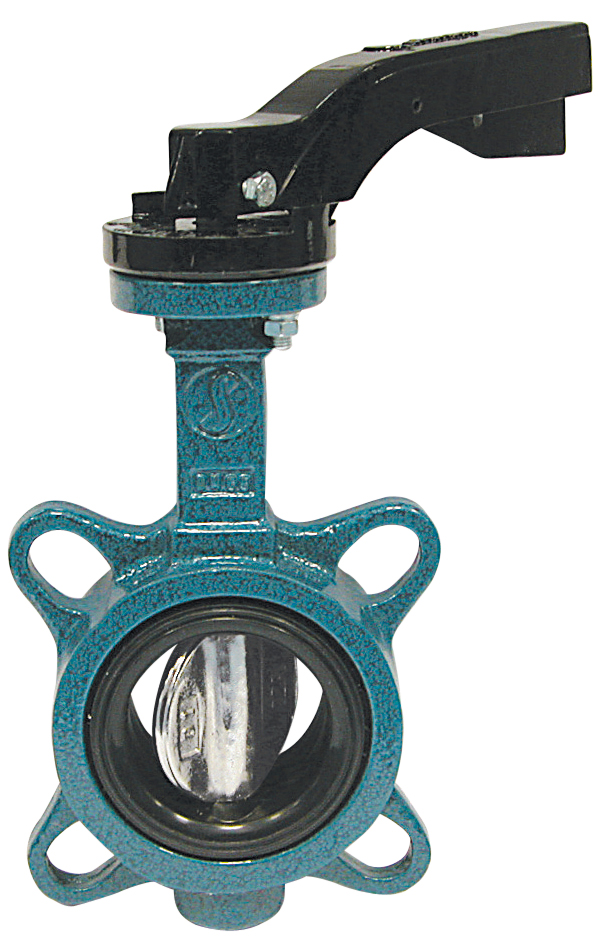

• Le robinet papillon Sferaco 1121 Oreilles de centrage - NBR Vulcanisé est conçu pour l'isolement et la régulation de fluides en installations industrielles
• Équipé d'un papillon en acier inoxydable CF8M et d'un corps en fonte GJL-250 ou en fonte nodulaire GJS-400-15 selon les modèles, il assure une grande robustesse en service
• Ce modèle intègre un revêtement NBR vulcanisé qui garantit une étanchéité fiable et une bonne tenue à l'eau froide et aux fluides courants
• Sa conception à oreilles de centrage facilite le montage entre brides PN6, PN10, PN16, Class 150 et JIS10K sur une large plage de diamètres nominaux
• Le système est prévu pour des températures de service comprises entre -10 °C et +80 °C, ce qui permet une utilisation polyvalente en industrie
Applications
• Réseaux de distribution d'eau froide en industrie et bâtiments tertiaires
• Circuits généraux d'isolement et de régulation sur procédés industriels
• Installations de traitement d'eau, de piscine et utilités diverses
• Boucles hydrauliques à brides nécessitant un encombrement réduit pour la coupure
• Réseaux de fluides compatibles NBR fonctionnant entre -10 °C et +80 °C
Avantages
• Compatibilité avec de nombreux standards de brides grâce aux pressions nominales PN6, PN10, PN16 et Class 150
• Revêtement NBR vulcanisé offrant une étanchéité durable et une bonne résistance à l'abrasion légère
• Choix de corps en fonte grise GJL-250 ou en fonte nodulaire GJS-400-15 pour adapter la résistance mécanique au besoin
• Température de service de -10 °C à +80 °C permettant une large plage d'utilisation en eau et fluides neutres
• Gamme complète de diamètres nominaux du DN32 au DN600 pour répondre aux besoins des petites et grosses canalisations
Conception
• Papillon en acier inoxydable CF8M assurant une bonne résistance à la corrosion
• Corps en fonte GJL-250 ou en fonte nodulaire GJS-400-15 selon les tailles et versions
• Oreilles de centrage permettant un montage aisé entre brides et un bon alignement de la canalisation
• Siège en NBR vulcanisé directement lié au corps pour limiter les risques de déplacement du joint
• Possibilité d'actionnement par levier manuel ou par réducteur selon le diamètre nominal
Caractéristiques techniques
• Diamètre nominal minimum : 32 mm
• Diamètre nominal maximum : 600 mm
• Plage de température de service : -10 °C à +80 °C
• Pression de service courante PS : 16 bars
• Pression de service réduite pour grands diamètres : 10 bars
• Pression nominale PN : 10/16
• Pression nominale Class 150 : 20 bars
• Raccordement PN6 : du DN40 au DN150
• Raccordement PN10/16 : du DN32 au DN600
• Raccordement Class 150 : du DN40 au DN350
• Raccordement Class 150 grands diamètres : du DN450 au DN600
• Raccordement JIS10K : du DN40 au DN300
• Pression différentielle maximale gamme PVC-U : 3 bars
• Température de service gamme PVC-U : 0 °C à +40 °C
• Pression de service PS PVC-U petits diamètres : 10 bars
