Présentation

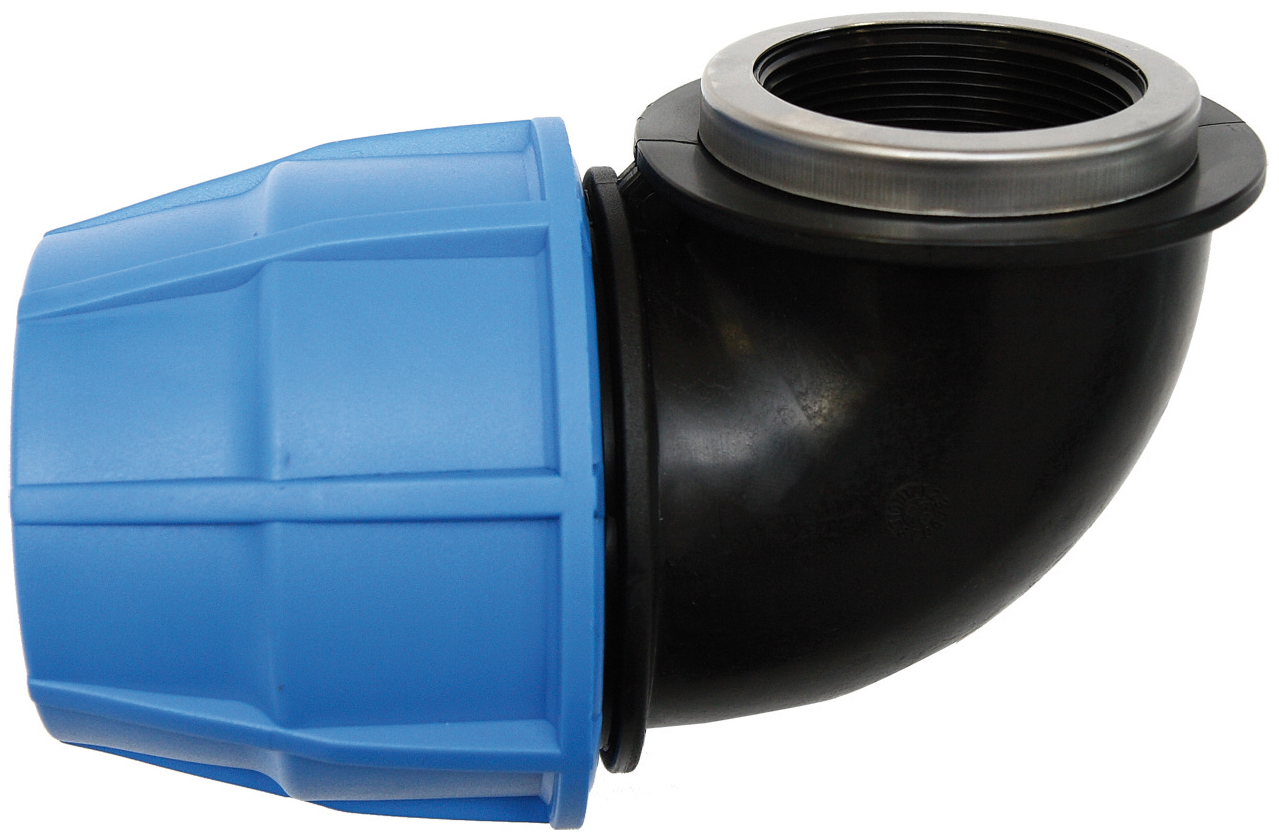

• Le raccord de réparation Sferaco 1013 Coudé 90° femelle est conçu pour le raccordement et la dérivation de tubes en polyéthylène haute densité sous pression
• Équipé d'un système de serrage extérieur, il assure une liaison fiable entre les réseaux d'adduction et de distribution d'eau
• Ce modèle coudé à 90° avec filetage femelle permet de réaliser des changements de direction tout en conservant l'étanchéité du réseau
• Sa conception en polypropylène et joint à lèvre en caoutchouc nitrile garantit une bonne résistance mécanique et chimique
• Le système de montage sans démontage complet du raccord facilite les interventions rapides sur les installations existantes
Applications
• Réseaux d'adduction d'eau potable enterrés ou aériens
• Réseaux de distribution d'eau pour l'irrigation agricole
• Installations d'eau dans les bâtiments résidentiels et tertiaires
• Réseaux hydrauliques industriels fonctionnant à moyenne pression
• Opérations de maintenance et de réparation sur canalisations en polyéthylène haute densité
Avantages
• Montage du tube possible sans démontage complet du raccord pour un gain de temps en intervention
• Système de serrage extérieur assurant une tenue fiable jusqu'à 16 bars de pression nominale selon le diamètre nominal
• Matériaux en polypropylène et nylon offrant une bonne résistance à la corrosion et à l'abrasion
• Joint à lèvre en caoutchouc nitrile assurant une étanchéité durable sur les réseaux d'eau
• Compatibilité avec plusieurs diamètres nominaux permettant l'adaptation à de nombreuses configurations de réseau
Conception
• Corps de raccord, embout et bague de maintien en polypropylène moulé
• Bague de serrage en nylon pour le maintien mécanique du tube en polyéthylène haute densité
• Joint à lèvre en caoutchouc nitrile pour l'étanchéité hydraulique
• Raccordement taraudé cylindrique côté femelle et adapté à tube polyéthylène haute densité côté serrage
• Conception conforme aux agréments DIN 8076 et DVGW avec reconnaissance KNVA
Caractéristiques techniques
• Pression de service jusqu'au diamètre nominal 63 : 16 bars
• Pression de service au-delà du diamètre nominal 63 : 10 bars
• Plage de température de service : -10 °C à +45 °C
• Longueur modèle 20-1/2" : 92,5 mm
• Longueur modèle 25-3/4" : 98 mm
• Longueur modèle 32-1" : 120 mm
• Longueur modèle 40-1" 1/4 : 145 mm
• Longueur modèle 50-1" 1/2 : 166 mm
• Conditionnement modèles 20-1/2", 25-3/4", 32-1" : 10 unités
• Conditionnement modèles 40-1" 1/4, 50-1" 1/2 : 1 unité
• Code produit 20-1/2" : 1013020
• Code produit 25-3/4" : 1013025
• Code produit 32-1" : 1013032
• Code produit 40-1" 1/4 : 1013040
• Code produit 50-1" 1/2 : 1013050
