Présentation

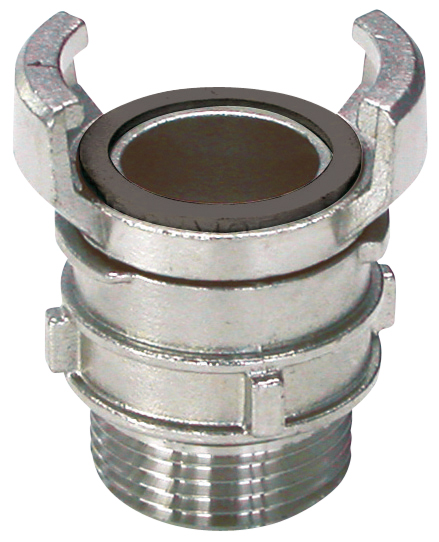

• Le raccord symétrique inox Sferaco 2423 mâle à verrou est conçu pour l'assemblage rapide et sécurisé de conduites de fluides
• Il est particulièrement adapté aux réseaux d'irrigation, de lutte contre l'incendie, d'hydrocarbures et de fluides compatibles
• Équipé d'un corps en inox EN 1.4408, ce modèle offre une excellente résistance à la corrosion et aux contraintes mécaniques
• Sa conception avec joint FKM et jonc d'arrêt en inox ASTM A182 F304 garantit une étanchéité fiable sous pression
• Le système de verrouillage symétrique permet un raccordement et un démontage rapides des installations hydrauliques
Applications
• Réseaux d'irrigation agricole nécessitant des liaisons rapides et démontables
• Installations de lutte contre l'incendie avec lignes de tuyaux flexibles
• Transfert d'hydrocarbures compatibles dans des circuits temporaires ou mobiles
• Réseaux de distribution de fluides industriels sous pression jusqu'à 16 bars
• Montage sur installations de pompage nécessitant des raccords symétriques normalisés
Avantages
• Verrouillage rapide assurant une mise en service et un démontage facilités sur site
• Corps en inox EN 1.4408 offrant une durabilité accrue en environnement corrosif
• Joint FKM compatible avec une large plage de températures de service de -10°C à +180°C
• Conformité à la norme NF-EN 29572 et au filetage ISO 228-1 pour une parfaite interchangeabilité
• Possibilité de joints VITON en option pour des conditions d'utilisation plus contraignantes
Conception
• Corps monobloc en inox moulé EN 1.4408 pour une robustesse mécanique élevée
• Jonc d'arrêt en inox ASTM A182 F304 assurant le maintien du joint sous pression
• Filetage mâle de raccordement type ISO 228-1 pour un montage standardisé
• Raccord symétrique à verrou permettant l'accrochage par ergots opposés
• Compatibilité avec joints VITON en option pour milieux chimiques spécifiques
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10°C à +180°C
• Diamètre nominal disponible : 20 à 100 mm
• Diamètre de raccordement fileté : 3/4" à 4"
• Longueur version DN20 : 52,7 mm
• Longueur version DN25 : 53,3 mm
• Longueur version DN32 : 67 mm
• Longueur version DN40 : 69,5 mm
• Longueur version DN50 : 84,5 mm
• Longueur version DN65 : 86 mm
• Longueur version DN80 : 99 mm
• Longueur version DN100 : 108 mm
• Matériau du corps : inox EN 1.4408
• Matériau du jonc d'arrêt : inox ASTM A182 F304
