Présentation

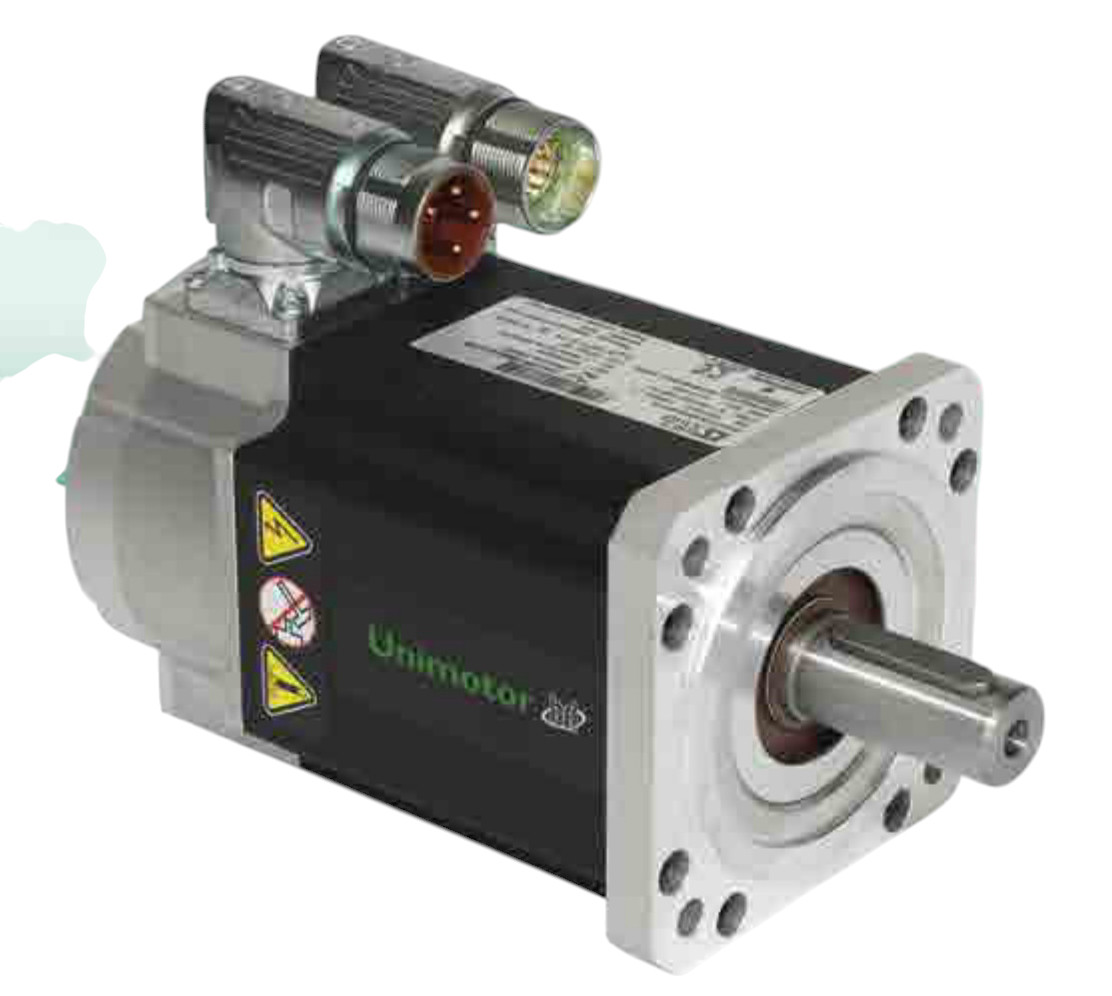

• Le servomoteur Leroy Somer (Nidec) Unimotor hd est conçu pour offrir une densité de couple maximale dans les applications industrielles exigeantes
• Ce modèle brushless à courant alternatif combine une faible inertie et un format compact pour des accélérations et décélérations très rapides
• Sa conception haute dynamique permet de délivrer des couples très'élevés tout en conservant une excellente précision de positionnement
• Le système est optimisé pour fonctionner en parfaite association avec les variateurs Digitax ST afin de maximiser les performances globales de l'installation
• Les fonctionnalités'avancées issues d'un processus de conception breveté garantissent un haut niveau d'innovation, de fiabilité et de maîtrise technique
Applications
• Applications de conditionnement et d'emballage nécessitant un positionnement rapide et précis
• Lignes d'imprimerie avec cadences élevées et variations fréquentes de vitesse
• Systèmes de manutention et de transitique à forte dynamique de cycles
• Machines de production automatisées demandant des accélérations et décélérations très rapides
• Environnements industriels nécessitant des servomoteurs compacts avec forte densité de couple
Avantages
• Haute densité de couple permettant de réduire l'encombrement des machines
• Faible inertie rotorique favorisant une dynamique élevée et des temps de cycle réduits
• Large plage de couple couvrant de nombreuses configurations d'applications industrielles
• Compatibilité optimisée avec les variateurs Digitax ST pour une mise en service simplifiée et des performances garanties
• Fonctionnalités'éprouvées par des tests rigoureux assurant fiabilité et durée de vie prolongée en service continu
Conception
• Gamme de tailles moteurs 055, 067, 089, 115, 142 et 190 pour une adaptation précise aux besoins de couple
• Enveloppe avec indice de protection IP65 assurant l'étanchéité à l'eau et à la poussière une fois installé et connecté
• Stator segmenté conçu pour améliorer les performances électromagnétiques et la compacité du servomoteur
• Bobinage prévu pour alimentation en 220 volts courant alternatif et 400 volts courant alternatif
• Arbre et structure mécanique dimensionnés pour offrir une rigidité torsionnelle élevée
• Électronique du codeur préprogrammée avec les données de plaque signalétique pour optimiser automatiquement les paramètres du variateur compatible
Caractéristiques techniques
• Plage de couple : de 0,72 N.m'à 85,0 N.m
• Tailles disponibles : 055, 067, 089, 115, 142, 190
• Indice de protection : IP65 après'installation et connexion conformes
• Vitesse nominale : 3000 tours par minute pour la majorité des tailles
• Vitesse nominale taille 190 : 1500 tours par minute
• Technologie moteur : servomoteur brushless à courant alternatif
• Alimentations disponibles : 220 volts courant alternatif et 400 volts courant alternatif
• Rigidité torsionnelle : élevée pour une excellente tenue aux variations de charge
• Capacité massique : élevée pour supporter des charges importantes
• Capteurs de position disponibles : résolveur, codeur incrémental, codeur absolu inductif, codeur absolu SinCos optique
• Versions de codeurs absolus : mono-tour et multi-tours selon les besoins d'application
• Compatibilité protocoles de communication codeurs : Hiperface et EnDAT
