Présentation

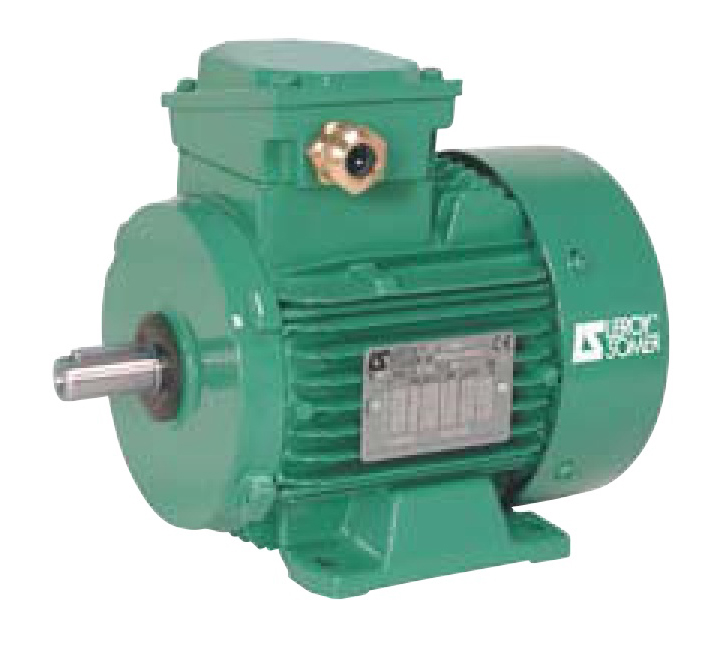

• Le moteur asynchrone triphasé fermé Leroy Somer (Nidec) LS MO est conçu pour l'entraînement fiable de machines d'usinage dans des environnements fortement arrosés
• Il assure un fonctionnement durable même en présence de projections d'huile et d'ambiances chargées en liquides de coupe
• Ce modèle est disponible en version monovitesse avec une large plage de puissances et de polarités pour s'adapter à de nombreuses applications industrielles
• Sa conception fermée avec protection renforcée garantit une bonne étanchéité aux poussières et aux projections de liquide
• Le système permet une alimentation électrique polyvalente, y compris le démarrage étoile triangle pour les puissances élevées
Applications
• Entraînement de machines outils sur sites d'usinage arrosés
• Motorisation de lignes de production utilisant des liquides de coupe agressifs
• Entraînement de convoyeurs et périphériques en ateliers mécaniques
• Utilisation en environnements industriels poussiéreux nécessitant une protection renforcée
• Association avec réducteurs de vitesse ou variateurs électroniques pour motorisations spécifiques
Avantages
• Protection IP 55 renforcée pour une excellente tenue aux projections de liquide et aux poussières
• Large plage de puissances et de polarités permettant une adaptation précise à chaque machine
• Compatibilité avec de nombreuses tensions et fréquences pour une intégration aisée sur différents réseaux
• Possibilité de démarrage étoile triangle pour limiter les pointes de courant au démarrage sur les fortes puissances
• Nombreuses options disponibles comme les protections thermiques, le deuxième bout d'arbre ou les brides non normalisées
Conception
• Carter à ailettes en alliage d'aluminium avec pattes monobloc, vissées ou sans pattes pour une bonne dissipation thermique
• Stator en tôle magnétique à faible taux de carbone avec système d'isolation classe F garantissant la stabilité des performances dans le temps
• Rotor à cage en aluminium coulé sous pression, fretté à chaud sur l'arbre et équilibré dynamiquement pour limiter les vibrations
• Arbre en acier avec trou de centre équipé d'une vis et d'une rondelle de bout d'arbre, et clavette d'entraînement prisonnière
• Flasques paliers en alliage d'aluminium ou en fonte selon la hauteur d'axe, avec étanchéité spécifique aux emboîtements flasques carter
• Roulements à billes types ZZ graissés'à vie avec roulements arrière préchargés pour une meilleure tenue mécanique
• Capot de ventilation en tôle d'acier pouvant recevoir, sur demande, une tôle parapluie ou un système de fixation pour filtre de protection
• Boîte à bornes en alliage d'aluminium orientable dans quatre directions, équipée de six bornes acier et de presse-étoupe avec joints d'étanchéité spécifiques
Caractéristiques techniques
• Technologie moteur : asynchrone triphasé fermé
• Série : LS selon CEI 60034, 60038, 60072
• Plage de puissance monovitesse : de 0,18 à 11 kW
• Hauteur d'axe : de 80 à 132 mm
• Polarités disponibles : 2, 4, 6 et 8 pôles
• Tension standard : 230 400 V plus 10 pour cent moins 10 pour cent en 50 Hz
• Alimentations possibles : 220 380 V plus 5 pour cent moins 5 pour cent en 50 Hz
• Alimentations possibles : 230 400 V plus 10 pour cent moins 10 pour cent en 50 Hz
• Alimentations possibles : 240 415 V plus 5 pour cent moins 5 pour cent en 50 Hz
• Alimentations possibles : 265 460 V plus 5 pour cent moins 5 pour cent en 60 Hz
• Tensions à partir de 3 kW : 380 V triangle plus 5 pour cent moins 5 pour cent en 50 Hz
• Tensions à partir de 3 kW : 400 V triangle plus 10 pour cent moins 10 pour cent en 50 Hz
• Tensions à partir de 3 kW : 415 V triangle plus 5 pour cent moins 5 pour cent en 50 Hz
• Tensions à partir de 3 kW : 460 V triangle plus 5 pour cent moins 5 pour cent en 60 Hz
• Indice de protection : IP 55 renforcé
