Présentation

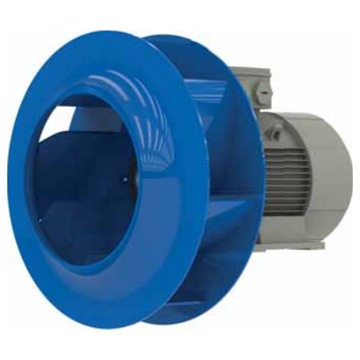

• Le ventilateur Ziehl-Abegg ZArail RH40W-4R est conçu pour la ventilation industrielle avec changement de vitesse de rotation
• Équipé d'un moteur asynchrone standard à deux nombres de pôles, il permet une adaptation précise du débit d'air aux besoins de l'installation
• Ce modèle dispose d'une classe thermique élevée et d'un degré de protection renforcé pour une utilisation fiable en environnement exigeant
• Sa conception avec roue en tôle d'acier peinte et bague d'entrée optimisée assure de bonnes performances aérauliques
• Le système est prévu pour un montage en position horizontale et une intégration aisée dans des gaines ou caissons de ventilation
Applications
• Ventilation d'extraction dans bâtiments industriels et locaux techniques
• Insufflation et reprise d'air dans réseaux de gaines de grande section
• Refroidissement d'équipements et de machines dans l'industrie
• Ventilation générale dans entrepôts, ateliers et halls de production
• Intégration dans caissons de ventilation ou centrales de traitement d'air
Avantages
• Plage de température ambiante étendue de -30°C à 60°C pour une grande flexibilité d'utilisation
• Moteur à deux vitesses permettant d'adapter la consommation électrique et le débit d'air aux besoins réels
• Degré de protection IP55 assurant une bonne résistance à la poussière et aux projections d'eau
• Couteau d'entrée et roue optimisés pour un rendement aéraulique amélioré
• Construction robuste avec masse jusqu'à 87 kg garantissant une grande longévité en service continu
Conception
• Moteur à cage standard en exécution IMB3 pour montage sur pattes
• Nombre de pôles commutable 4-2 pour fonctionnement à deux vitesses distinctes
• Classe thermique THCL155 pour une tenue en température élevée des enroulements
• Roue en tôle d'acier brillante avec revêtement poudre de couleur bleu outremer
• Bague d'entrée en acier livrée séparément, revêtement poudre RAL 7032 gris galet
Caractéristiques techniques
• Fréquence nominale 50 Hz : 50 Hz
• Tension nominale 50 Hz : 400 V
• Puissance moteur 50 Hz : 1.00/3.90 kW
• Courant nominal 50 Hz : 2.00/7.90 A
• Vitesse de rotation 50 Hz : 1450/2870 min-1
• Poids à 50 Hz : 75.00 kg
• Fréquence nominale 60 Hz : 60 Hz
• Tension nominale 60 Hz : 460 V
• Puissance moteur 60 Hz : 1.80/6.50 kW
• Courant nominal 60 Hz : 3.70/12.60 A
• Vitesse de rotation 60 Hz : 1740/3470 min-1
• Poids à 60 Hz : 87.00 kg
• Degré de protection : IP55
• Température ambiante minimum : -30°C
• Température ambiante maximum : 60°C
