Présentation

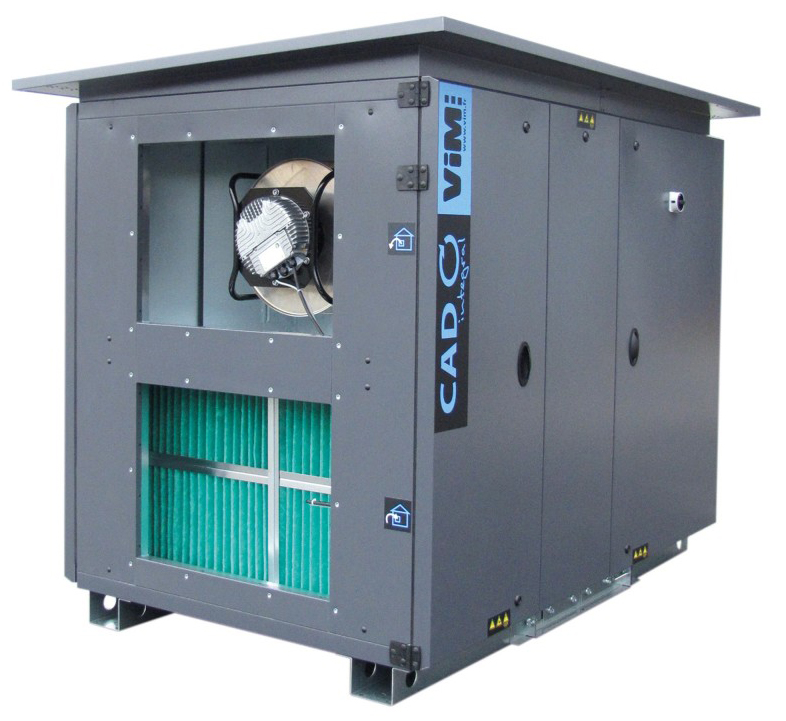

• La pompe Vim CAD O INTEGRAL est une centrale de traitement d'air double flux avec échangeur rotatif haute efficacité, conçue pour la récupération d'énergie jusqu'à 88 % et des débits de 700-20000 m3/h
• Équipée de ventilateurs à réaction à roue libre avec moteurs ECM basse consommation, elle centrale assure un pompage d'air performant en aspiration et refoulement tout en maintenant une pression maîtrisée dans le réseau de gaines
• Ce modèle intègre un système de régulation CORRIGO communicant Modbus et BACnet, permettant le contrôle précis des débits, de la pression et de la température pour optimiser l'hydraulique d'air et l'étanchéité de l'installation
• Sa conception en panneaux double peau isolés par laine de roche 50 mm garantit une excellente isolation thermique et acoustique, avec une construction robuste adaptée aux installations intérieures ou extérieures
• Les composants intègrent des batteries eau chaude, eau froide, électriques ou à détente directe en option, ce système se prêtant idéalement au traitement d'air des bâtiments tertiaires, industriels et ERP nécessitant une haute qualité de finition et un contrôle continu du débit et de la pression
Applications
• Introduction et extraction d'air neuf avec récupération d'énergie dans les bâtiments tertiaires et industriels
• Ventilation double flux des écoles, bureaux et établissements recevant du public avec contrôle de débit et de pression
• Traitement d'air intérieur pour amélioration de la qualité d'air et maintien de la température de confort
• Intégration dans des systèmes de GTC via Modbus ou BACnet pour supervision centralisée des CTA
• Utilisation en installation intérieure ou extérieure pour pompage d'air sur réseaux de gaines complexes avec faibles fuites
Avantages
• Réduction de consommation énergétique grâce à l'échangeur rotatif à haut rendement offrant une efficacité thermique de 77-88 % selon les conditions de fonctionnement
• Maintenance simplifiée avec accès à tous les composants par la face principale via des portes chanfreinées équipées de charnières
• Construction robuste en panneaux double peau isolés en laine de roche 50 mm et châssis acier galvanisé pour une grande longévité même en environnement exigeant
• Fiabilité accrue grâce aux moteurs ECM basse consommation avec protection électronique intégrée et surveillance des filtres par pressostats différentiel
• Compatibilité universelle via la régulation CORRIGO communicante Modbus et BACnet, permettant l'intégration dans tout système de contrôle ou GTC du bâtiment
Conception
• Construction autoportante en panneaux double peau 50 mm avec isolation en laine de roche densité 40 kg/m3 pour une excellente performance thermique
• Caisson en acier zingué prélaqué RAL7024 à l'extérieur et acier galvanisé Z275 à l'intérieur, offrant une résistance à la corrosion C5 et aux UV RUV5
• Échangeur rotatif air-air à condensation en standard ou sorption en option, avec secteur de purge intégré et vitesse de rotation variable alimentée en 230 V monophasé
• Ventilateurs à réaction de type roue libre métallique incombustible A1 associés à des moteurs ECM monophasés ou triphasés avec indices de protection IP54 à IP55
• Régulation CORRIGO montée et câblée en usine avec commande tactile déportée ETD, incluant sondes de température, transmetteurs de pression et fonctions de sécurité avancées
Caractéristiques techniques
• Type : Centrale de traitement d'air double flux avec échangeur rotatif
• Débit : 700-20000 m3/h selon taille 07 à 200
• Puissance : Batteries électriques intégrées de 3-75 kW selon version EI
• Température max : 50 C côté air neuf en fonctionnement standard échangeur
• Étanchéité : Joints d'étanchéité classe D sur piquages circulaires et classification EN 1886 D2 L2 F9 T2 TB3
• Matériaux : Caisson acier zingué prélaqué, intérieur acier galvanisé, isolation laine de roche 50 mm
• Protection : Moteurs ventilateurs IP54 ou IP55 selon tailles, classes d'isolation B ou F
• Contrôle : Régulation CORRIGO intégrée avec modes VAV, CAV et COP, communicante Modbus et BACnet
• Réseau : Raccordements VTD, VTG, VLD, VLG, VLEXD, VLEXG selon configurations de gaines
• Applications fluide : Batteries eau chaude, eau froide, réversibles ou à détente directe R410A en option intégrée
• HMT max : N/A
• Débit max : 20000 m3/h
