Présentation

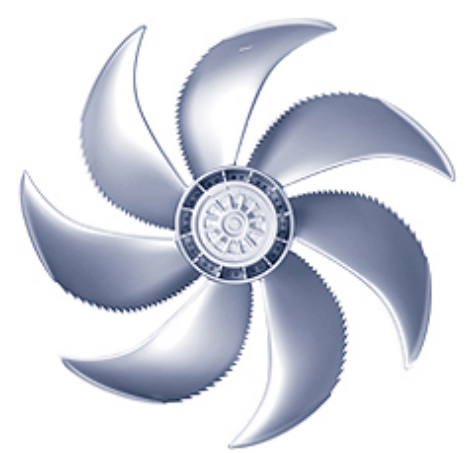

• Le ventilateur axial Ziehl-Abegg FN056-VDW.4M.A7P2 est conçu pour la ventilation et l'extraction d'air dans des installations industrielles et tertiaires exigeantes
• Équipé d'une roue profilée à pales en forme de faucille en aluminium moulé, il assure un rendement aéraulique optimisé et un fonctionnement fiable
• Ce modèle fonctionne avec un moteur asynchrone triphasé deux vitesses permettant une régulation de vitesse à 100%
• Sa conception permet une utilisation continue dans une plage étendue de température allant de -40°C à 70°C selon les conditions d'utilisation
• Le système est fourni avec une grille de protection côté refoulement et un revêtement de couleur noire RAL 9005 pour une intégration facile dans les installations
Applications
• Ventilation d'extraction dans les bâtiments industriels et entrepôts logistiques
• Refroidissement d'équipements et de locaux techniques nécessitant un débit d'air important
• Ventilation générale dans les bâtiments tertiaires et les salles de production
Avantages
• Pales profilées d'inspiration bionique offrant un bon compromis entre débit d'air et rendement
• Commande de vitesse possible sur toute la plage de fonctionnement pour adapter le débit d'air aux besoins réels
• Plage de température ambiante étendue permettant une utilisation jusqu'à 70°C
• Protection moteur intégrée par relais thermique avec thermostat pour une sécurité de fonctionnement accrue
Conception
• Roue en aluminium moulé sous pression avec pales en forme de faucille
• Ensemble ventilateur peint en couleur RAL 9005 noir profond pour la roue, la plaque de paroi et la suspension
• Indice de protection moteur IP54 adapté aux environnements industriels
• Classe thermique d'isolation THCL 155 pour une tenue en température élevée
Caractéristiques techniques
• Diamètre nominal de la roue : 560 mm
• Dimensions hors tout (longueur x largeur x hauteur) : 732 x 732 x 245 mm
• Poids : 16.1 kg
• Tension d'alimentation 50 Hz : 3~ 400 V ±10% couplage triangle/étoile
• Puissance absorbée 50 Hz : 1.05 kW et 0.58 kW selon la vitesse
• Puissance utile 50 Hz : 0.73 kW et 0.26 kW selon la vitesse
• Courant nominal 50 Hz : 2.20 A et 1.10 A selon la vitesse
• Vitesse de rotation 50 Hz : 1280 tr/min et 910 tr/min
• Facteur de puissance 50 Hz : 0.68
• Température ambiante de fonctionnement 50 Hz : 70°C
• Tension d'alimentation 60 Hz : 3~ 400 V ±10% couplage triangle/étoile
• Puissance absorbée 60 Hz : 1.35 kW et 0.58 kW selon la vitesse
• Puissance utile 60 Hz : 0.80 kW et 0.20 kW selon la vitesse
• Courant nominal 60 Hz à 400 V : 2.60 A et 1.15 A selon la vitesse
• Vitesse de rotation 60 Hz à 400 V : 1320 tr/min et 830 tr/min
• Tension d'alimentation 60 Hz : 3~ 460 V ±10% couplage triangle/étoile
• Puissance absorbée 60 Hz à 460 V : 1.55 kW et 0.72 kW selon la vitesse
• Puissance utile 60 Hz à 460 V : 1.00 kW et 0.30 kW selon la vitesse
• Courant nominal 60 Hz à 460 V : 2.70 A et 1.25 A selon la vitesse
• Vitesse de rotation 60 Hz à 460 V : 1430 tr/min et 950 tr/min
• Rendement statique : 33.7 %
• Classe d'efficacité énergétique ErP : 2015
