Présentation

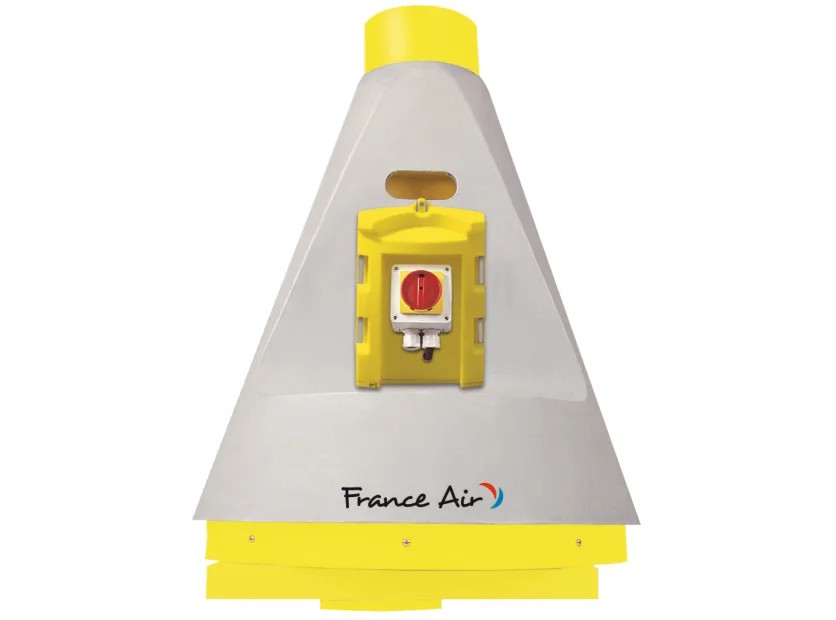

• La tourelle d'extraction France Air IBIZA RV ECM est conçue pour l'extraction d'air dans les ambiances corrosives en toiture
• Équipée d'un moteur à commutation électronique basse consommation, elle assure un fonctionnement performant et économe en énergie
• Ce modèle en polypropylène rotomoulé garantit une excellente résistance chimique ainsi qu'une bonne tenue aux rayons ultraviolets
• Sa conception à rejet vertical avec déflecteur redresse le flux d'air en sortie de volute pour optimiser les performances aérauliques
• Le système est livré avec souche support, capot conique et commutateur de proximité câblé pour une installation simplifiée
Applications
• Extraction d'air dans les ambiances corrosives en toiture d'immeubles tertiaires ou industriels
• Évacuation d'air vicié sur sorbonnes et postes de laboratoire nécessitant une forte résistance chimique
• Ventilation d'extraction dans les industries chimiques, pharmaceutiques et laboratoires de recherche
• Extraction d'air dans les ateliers agroalimentaires, imprimeries et papeteries exposés à des émanations corrosives
• Montage en extérieur pour le rejet d'air en toiture dans des installations de ventilation spécifiques
Avantages
• Moteur à commutation électronique basse consommation permettant une réduction de la consommation électrique
• Construction en polypropylène recyclable offrant une excellente résistance aux agents corrosifs et aux rayons ultraviolets
• Flux d'air redressé en sortie de volute afin de limiter les pertes de charge et d'améliorer le rendement global
• Entraînement direct entre le moteur et la turbine réduisant les besoins de maintenance et les risques de panne
• Contrôleur intégré avec boitier potentiomètre IP65 facilitant le réglage de la vitesse de rotation sur site
Conception
• Volute monobloc rotomoulée en polypropylène de qualité alimentaire pour le transport d'air corrosif
• Déflecteur monté en sortie de volute assurant le redressement du flux d'air et le rejet vertical
• Ensemble capoté par un cône intégrant une souche support et un commutateur de proximité câblé IP65
• Turbine à action en polypropylène équilibrée statiquement et dynamiquement, montée en bout d'arbre moteur
• Motorisation à rotor extérieur monophasé 230 V, indice de protection IP55 et isolation classe F avec contrôleur intégré
Caractéristiques techniques
• Diamètre de refoulement : de 160 à 250 mm
• Pression disponible max : 800 Pa
• Plage de température de l'air extrait : de -15°C à +60°C
• Température ambiante max : 35°C
• Vitesse de rotation modèle 160 : 1720 tr/min
• Vitesse de rotation modèle 160 S : 2100 tr/min
• Vitesse de rotation modèle 200 : 1720 tr/min
• Vitesse de rotation modèle 250 : 1720 tr/min
• Puissance moteur modèles 160 à 200 : 0,6 kW
• Puissance moteur modèle 250 : 1 kW
• Tension d'alimentation : 230 V
• Fréquence d'alimentation : 50 à 60 Hz
• Indice de protection moteur : IP55
• Masse volumique de l'air de référence : 1,2 kg/m3
• Poids modèle 160 ou 160 S : 21,4 kg
• Poids modèle 200 : 41,2 kg
• Poids modèle 250 : 45,5 kg
• Largeur embase modèle 160 : 600 mm
• Hauteur totale modèle 160 : 800 mm
• Diamètre de refoulement modèle 160 : 160 mm
• Largeur embase modèle 250 : 880 mm
• Hauteur totale modèle 250 : 1040 mm
• Débit max : 4000 m3/h
