Présentation

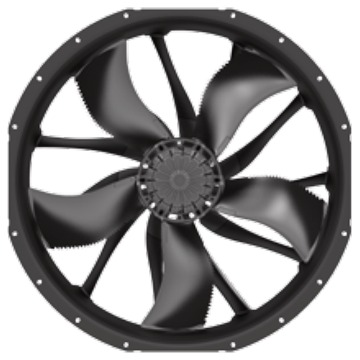

• Le ventilateur Ziehl-Abegg ZN100-AD est conçu pour le refroidissement d'huile de transformateur et les applications de refroidissement intensif
• Équipé d'une technologie moteur à courant alternatif triphasé, il assure un fonctionnement fiable pour des tensions de 400 V et 460 V
• Ce modèle utilise une roue FE2owlet montée dans un module ZAplus pour optimiser le débit d'air et le rendement énergétique
• Sa conception avec grille de protection côté aspiration ou des deux côtés facilite l'intégration sur différents types de radiateurs de transformateurs
• Le système offre un fonctionnement en service continu même à des températures ambiantes élevées jusqu'à 70°C
Applications
• Refroidissement d'huile de transformateurs de puissance avec radiateurs à air forcé
• Ventilation de groupes de transformateurs dans les postes électriques industriels
• Refroidissement d'équipements électriques ou de machines nécessitant un fort débit d'air
• Renouvellement d'air sur échangeurs air-huile pour installations de distribution d'énergie
• Applications de ventilation forcée nécessitant un ventilateur axial de grande taille
Avantages
• Rendement énergétique optimisé avec une efficacité ErP de 42,1 % pour réduire la consommation électrique
• Plage de fonctionnement étendue grâce à une température ambiante admissible de -40°C à 70°C
• Souplesse d'installation avec possibilité de montage du module ZAplus des deux côtés du radiateur
• Protection élevée du moteur grâce au degré de protection IP54 et au contact thermique intégré
• Construction robuste en aluminium peint RAL 9005 adaptée aux environnements industriels exigeants
Conception
• Moteur à courant alternatif triphasé 3~400 V ou 3~460 V avec couplage étoile ou triangle
• Roue à 5 pales en aluminium avec double couche de peinture noire RAL 9005
• Module ZAplus avec grille de protection côté aspiration ou grille de protection double
• Boîte à bornes intégrée pour le raccordement électrique et la commande
• Conception conforme aux exigences ErP 2015 et marquage CE pour les ventilateurs industriels
Caractéristiques techniques
• Tension nominale : 3 x 400 V ou 3 x 460 V
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance absorbée nominale : 1.35 kW à 2.00 kW
• Puissance absorbée à 0 Pa : 640 W à 1500 W
• Courant nominal : 1.45 A à 3.50 A
• Courant de démarrage : 2.6 A à 9.5 A
• Vitesse de rotation nominale : 460 min-1 à 710 min-1
• Vitesse de rotation à 0 Pa : 510 min-1 à 770 min-1
• Débit d'air à 0 Pa : 6.4 m3/s à 9.0 m3/s
• Nombre de pôles moteur : 8 pôles à 8 pôles
• Nombre de pales : 5 unités
• Température ambiante minimale : -40°C
• Température ambiante maximale : 70°C
• Classe thermique du moteur : THCL155
• Degré de protection : IP54
• Poids version grille aspiration : 57.20 kg
• Poids version grille double : 59.90 kg
• Efficacité ErP : 42.1 %
• Indice de rendement ErP : 47.8 pour Nactual et 40 pour Nergot
