Présentation

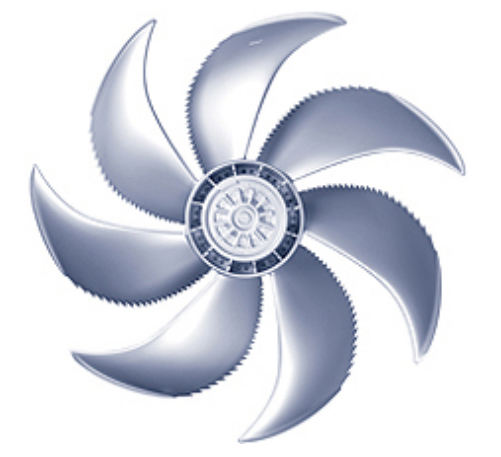

• Le ventilateur axial Ziehl-Abegg FN063-VDW.6N.A7P6 est conçu pour la ventilation d'air dans des installations industrielles et tertiaires exigeantes
• Équipé d'une roue profilée à pales en forme de faucille basée sur un savoir-faire bionique, il assure un débit d'air élevé avec un rendement optimisé
• Ce modèle à moteur asynchrone triphasé est entièrement pilotable en vitesse pour s'adapter précisément aux besoins de chaque application
• Sa conception permet un fonctionnement continu dans une plage de température ambiante étendue allant de -40°C à 70°C
• Le système est livré avec anneau mural et suspension peints en noir profond RAL 9005 pour une intégration robuste et esthétique
Applications
• Ventilation générale d'extraction et de soufflage dans les bâtiments industriels
• Renouvellement d'air dans les entrepôts logistiques et locaux techniques
• Refroidissement d'équipements et de machines dans les installations de production
• Ventilation d'air dans les centrales de traitement d'air et caissons ventilés
• Applications de ventilation avec contraintes de fonctionnement en basses températures
Avantages
• Roue à pales profilées offrant un rendement aéraulique élevé et une consommation d'énergie réduite
• Plage de température de service étendue permettant une utilisation jusqu'à 70°C en ambiance
• Vitesse entièrement contrôlable pour un ajustement précis du débit d'air aux besoins réels
• Construction en aluminium moulé sous pression assurant une grande robustesse mécanique
• Niveau de puissance acoustique optimisé pour limiter les nuisances sonores côté aspiration et refoulement
Conception
• Roue en aluminium moulé sous pression avec pales en forme de faucille à profil bionique
• Anneau mural et suspension peints en couleur RAL 9005 noir profond
• Moteur asynchrone triphasé à deux vitesses raccordé en couplage étoile ou triangle
• Indice de protection IP54 garantissant une bonne protection contre la poussière et les projections d'eau
• Classe thermique 155 assurant une résistance élevée de l'isolation aux températures de fonctionnement
Caractéristiques techniques
• Diamètre nominal : 630 mm
• Débit d'air : 13370 m3/h
• Pression statique : 32 Pa
• Pression totale : 113 Pa
• Puissance absorbée : 1128 W
• Intensité nominale : 2.20 A
• Tension d'alimentation : 400 V
• Fréquence de fonctionnement : 50 Hz
• Fréquence max : 60 Hz
• Vitesse de rotation : 1269 1/min
• Température ambiante max : 70 °C
• Classe de rendement ErP : 2015
• Indice d'efficacité du ventilateur FEI : 0.94
• Niveau de puissance acoustique côté aspiration : 81 dB
• Niveau de puissance acoustique côté refoulement : 82 dB
• Dimensions hors tout : 778 x 778 x 273 mm
• Poids : 25.9 kg
