Présentation

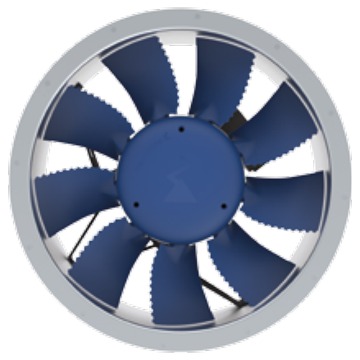

• Le ventilateur Ziehl-Abegg MAXventowlet DN12V est conçu pour le refroidissement d'air forcé de transformateurs de puissance
• Équipé d'une motorisation à courant alternatif triphasé, il fonctionne en 50 Hz ou en 60 Hz selon les besoins de l'installation
• Ce modèle utilise des roues à pales réglables permettant d'adapter précisément les performances aérauliques au projet
• Sa conception robuste avec indice de protection IP55 garantit un service fiable dans des environnements industriels exigeants
• Le système MAXventowlet DN12V s'intègre comme ventilateur additionnel sur les radiateurs de transformateurs pour améliorer l'évacuation de chaleur
Applications
• Refroidissement d'air de transformateurs de puissance dans les postes de transformation électriques
• Ventilation forcée sur radiateurs de transformateurs à huile en exploitation continue
• Refroidissement additionnel de transformateurs en cas de surcharge thermique ou de montée de température ambiante
Avantages
• Adaptation aisée aux besoins grâce aux angles de pales réglables sur une large plage
• Compatibilité avec les réseaux triphasés 400 V en 50 Hz et 460 V en 60 Hz
• Fonctionnement fiable dans des ambiances de -20 °C à 50 °C pour une grande diversité de sites
• Protection mécanique et électrique renforcée avec indice de protection IP55 pour une longue durée de vie
Conception
• Technologie de moteur à courant alternatif triphasé dimensionnée pour un service industriel continu
• Pales orientables permettant des angles de réglage compris entre 11° et 34° selon la version
• Configuration possible avec 3, 6 ou 9 pales pour ajuster le débit d'air et la pression disponible
• Structure de roue et d'anneau adaptée à un diamètre nominal de 1250 mm pour montage sur radiateurs de transformateurs
Caractéristiques techniques
• Technologie moteur : courant alternatif triphasé 3~
• Tension nominale 50 Hz : 400 V
• Fréquence nominale 50 Hz : 50 Hz
• Tension nominale 60 Hz : 460 V
• Fréquence nominale 60 Hz : 60 Hz
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Indice de protection : IP55
• Taille de moteur DN12_6_S : 132 à 250
• Taille de moteur DN12_8_S : 132 à 225
• Nombre de pales possible : 3 à 9
• Angle de pales DN12_6_S : 11 à 29 degrés
• Angle de pales DN12_8_S : 14 à 34 degrés
• Diamètre nominal roue : 1250 mm
• Longueur L version DN12_8_S : 700 mm
• Longueur L1 version DN12_8_S : 964 mm
• Diamètre extérieur bride D1 version DN12_8_S : 1507 mm
• Diamètre entraxe perçage D7 version DN12_8_S : 1470 mm
• Nombre de trous de fixation version DN12_8_S : 20
