Présentation

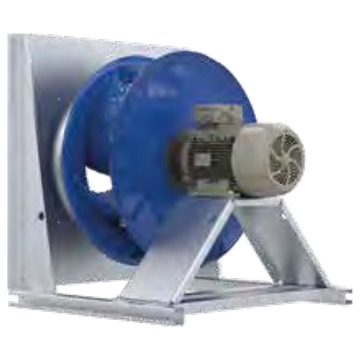

• Le ventilateur Ziehl-Abegg ZAbluefin ER10I ZAmotpremium IE3 est conçu pour la ventilation d'air avec une turbine centrifuge à haut rendement
• Équipé d'une roue en tôle brillante thermolaquée en bleu RAL 5002, il assure une grande robustesse en service continu
• Ce modèle intègre une buse d'entrée avec dispositif de mesure permettant le contrôle précis du débit d'air
• Sa conception en plug fan avec position de montage horizontale simplifie l'intégration dans les centrales de traitement d'air et les caissons de ventilation
• Le système moteur ZAmotpremium IE3 à rendement élevé est protégé par résistance PTC et bénéficie d'un indice de protection IP55
Applications
• Ventilation d'extraction et d'insufflation dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les réseaux aérauliques nécessitant un haut rendement énergétique et un contrôle précis du débit
• Intégration dans des caissons de ventilation ou unités de climatisation pour le transport d'air jusqu'à 40 °C
Avantages
• Rendement énergétique élevé grâce au moteur ZAmotpremium IE3 avec efficacité jusqu'à 92,9 %
• Mesure intégrée du débit d'air via la buse d'entrée permettant une régulation fine de l'installation
• Large plage de puissances de 5,50 kW à 30,00 kW pour s'adapter à de nombreuses applications de ventilation
• Protection renforcée du moteur par résistance PTC, indice de protection IP55 et classe thermique 155
Conception
• Turbine centrifuge à pales haute performance en tôle brillante thermolaquée classe de résistance 1 RAL 5002
• Position de montage horizontale de type plug fan pour une installation directe dans les caissons
• Buse d'entrée profilée avec dispositif de mesure intégré pour la mesure du débit d'air
• Moteur asynchrone triphasé ZAmotpremium IE3 à haut rendement avec compatibilité variateur de fréquence
Caractéristiques techniques
• Plage de puissance nominale : 5,50 à 30,00 kW
• Tension nominale : 3 400 V
• Fréquence nominale : 50 Hz
• Indice de protection : IP55
• Classe thermique : 155
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Efficacité moteur max : 92,9 %
• Efficacité aéraulique max : 75,1 %
• Courant nominal max : 56,00 A
• Vitesse nominale suivant versions : 725 à 982 tr/min
• Vitesse max suivant versions : 720 à 1 200 tr/min
• Fréquence max suivant versions : 49 à 62 Hz
• Poids suivant versions : 305,00 à 548,00 kg
• Longueur totale suivant versions : 1 160 à 1 320 mm
