Présentation
• Le ventilateur Ziehl-Abegg FE2owlet FN080-ND est conçu pour le refroidissement d'huile de transformateur et la ventilation de systèmes industriels exigeants
• Équipé d'un moteur asynchrone pour courant triphasé avec 12-12 pôles, il assure un fonctionnement fiable sur une large plage de tensions et de fréquences
• Ce modèle offre un fonctionnement continu S1 avec démarrages occasionnels, même à très basse température ambiante jusqu'à -40°C avec conditions spécifiques
• Sa conception avec boîte à bornes, grille de protection et embouchure circulaire permet une intégration simple dans les installations de refroidissement de transformateurs

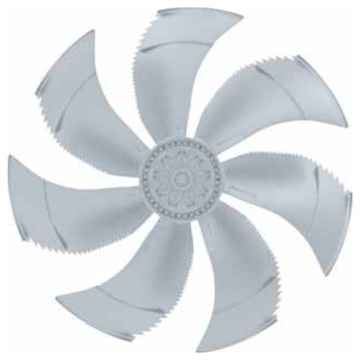

• Le système à 7 pales en aluminium avec revêtement à deux couches garantit un débit d'air élevé pour une puissance absorbée réduite
Applications
• Refroidissement d'huile de transformateurs de puissance dans les postes électriques
• Ventilation d'extraction ou de soufflage sur installations industrielles nécessitant un débit d'air important
• Refroidissement d'équipements électriques et électroniques fonctionnant en continu
• Ventilation de systèmes de réfrigération avec paliers spéciaux sur demande
• Applications de ventilation nécessitant une installation avec grille de protection côté aspiration ou des deux côtés
Avantages
• Refroidissement efficace des transformateurs grâce à un débit d'air jusqu'à 2.0 m3/s
• Adaptation aisée aux réseaux triphasés grâce à la possibilité de couplage étoile ou triangle en 400 V et 460 V
• Fonctionnement fiable dans une large plage de températures ambiantes de -40°C à 70°C
• Protection renforcée par un degré de protection IP54 et un contact thermique intégré pour la protection moteur
• Durabilité accrue avec pales et rotor en aluminium protégés par une peinture bicouche RAL 9006
Conception
• Moteur asynchrone pour courant triphasé à technologie courant alternatif avec 12-12 pôles
• Nombre de pales fixé à 7 avec profil optimisé de type FE2owlet en aluminium peint
• Boîte à bornes intégrée pour le raccordement électrique et la maintenance
• Grille de protection côté aspiration seule ou grilles des deux côtés selon le sens du flux d'air choisi
• Conformité aux exigences CE avec non-soumission à la directive ErP pour puissance inférieure à 125 W
Caractéristiques techniques
• Tension nominale : 400 V triphasé en couplage triangle ou étoile
• Tension nominale max : 460 V triphasé en couplage triangle ou étoile
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance absorbée nominale : 120 W en 400 V 50 Hz triangle
• Puissance absorbée max : 150 W en 460 V 60 Hz triangle
• Courant nominal : 0.24 A en 400 V 50 Hz triangle
• Courant nominal réduit : 0.09 A en 400 V 50 Hz étoile
• Vitesse de rotation nominale : 250 min-1 en 400 V 50 Hz triangle
• Vitesse de rotation max : 290 min-1 en 400 V 50 Hz triangle point de fonctionnement supérieur
• Débit d'air à pression de 0 Pa : 2.0 m3/s en régime haut
• Nombre de pales : 7 unités
• Poids version grille aspiration seule : 59.80 kg
• Poids version grilles deux côtés : 63.30 kg
• Température ambiante min : -40°C en service avec démarrages occasionnels
• Température ambiante max : 70°C en fonctionnement continu
• Indice de protection : IP54
• Classe thermique : THCL155
• Niveau de puissance acoustique aspiration : 52 dB(A) au point de fonctionnement élevé
