Présentation

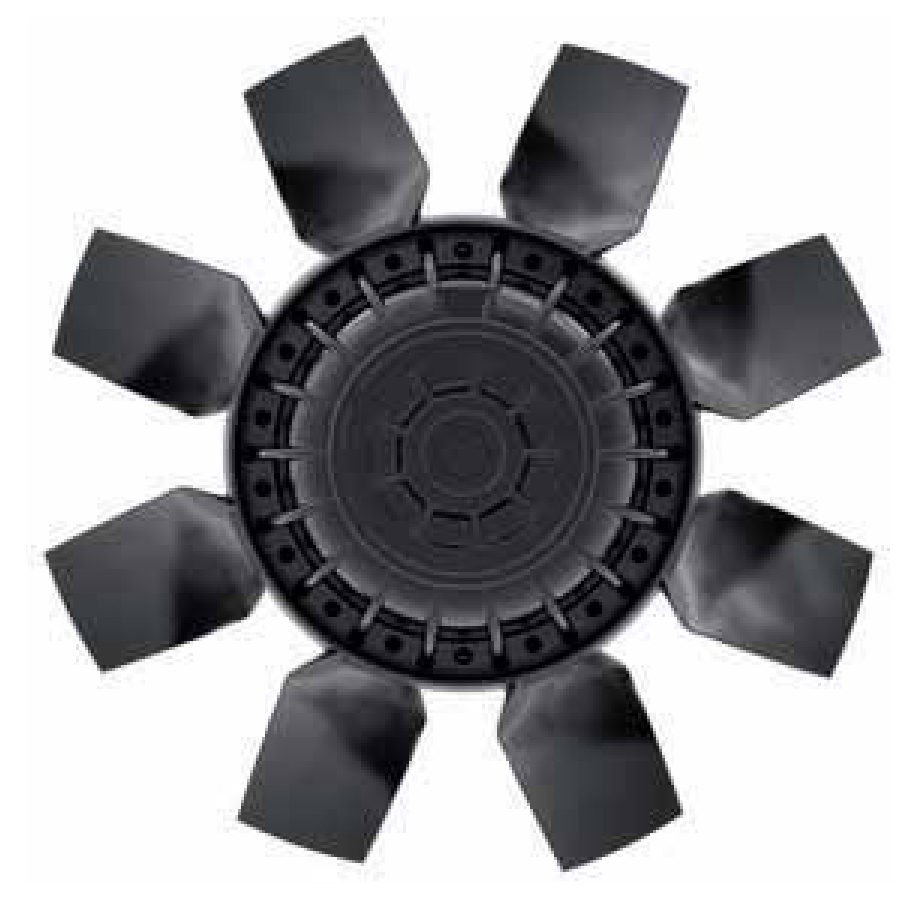

• Le ventilateur Ziehl-Abegg FC035-PD est conçu pour les applications de ventilation dans l'ingénierie ferroviaire nécessitant un fonctionnement fiable en courant triphasé
• Équipé d'un moteur asynchrone pour courant alternatif et de pales en aluminium, il offre un fonctionnement robuste dans des environnements exigeants
• Ce modèle dispose d'un degré de protection IP54 et d'une protection thermique par contact pour sécuriser le moteur en service continu
• Sa conception permet un fonctionnement dans une large plage de températures ambiantes, ce qui le rend adapté aux installations en intérieur comme en extérieur
• Le système est optimisé pour un flux d'air axial avec mesure en entrée de cloche selon la norme ISO 5801 afin de garantir des performances aérauliques contrôlées
Applications
• Ventilation d'extraction et de soufflage dans les équipements ferroviaires
• Refroidissement d'armoires électriques et de compartiments techniques dans le secteur ferroviaire
• Renouvellement d'air dans les cabines, locaux techniques et zones de service embarquées
• Applications de ventilation industrielle nécessitant un ventilateur axial compact et robuste
Avantages
• Fonctionnement en service continu selon la norme DIN EN 60034-1 avec démarrages occasionnels autorisés
• Large plage de températures de service permettant une utilisation jusqu'à -40 °C avec options spécifiques
• Construction en aluminium à double couche de peinture offrant une bonne résistance à la corrosion
• Moteur protégé par contact thermique pour éviter les surchauffes et améliorer la durée de vie
• Conformité à la certification CE pour une intégration facilitée dans les installations industrielles et ferroviaires
Conception
• Moteur asynchrone pour courant triphasé avec technologie courant alternatif 2-2 pôles
• Huit pales en aluminium avec double couche de peinture de couleur noir profond
• Rotor en aluminium peint en double couche pour une meilleure protection mécanique
• Câble d'alimentation latéral d'une longueur de 105 cm pour un raccordement simplifié
• Conception sans dispositif de fixation intégré de type A, à adapter sur structure ou châssis
Caractéristiques techniques
• Tension nominale : 3-400 V (triangle/étoile) ou 3-460 V (triangle/étoile)
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance absorbée nominale : 1.05 kW à 1.80 kW
• Courant nominal : 1.50 A à 2.80 A
• Vitesse nominale : 2700 min-1 à 3470 min-1
• Augmentation de courant au démarrage : 50 % à 60 %
• Classe thermique : THCL155
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 45 °C à 70 °C
• Degré de protection : IP54
• Nombre de pales : 8 unités
• Niveau de puissance acoustique côté aspiration : 85 dB(A) à 99 dB(A)
• Poids : 16.80 kg
• Longueur du câble d'alimentation : 105 cm
